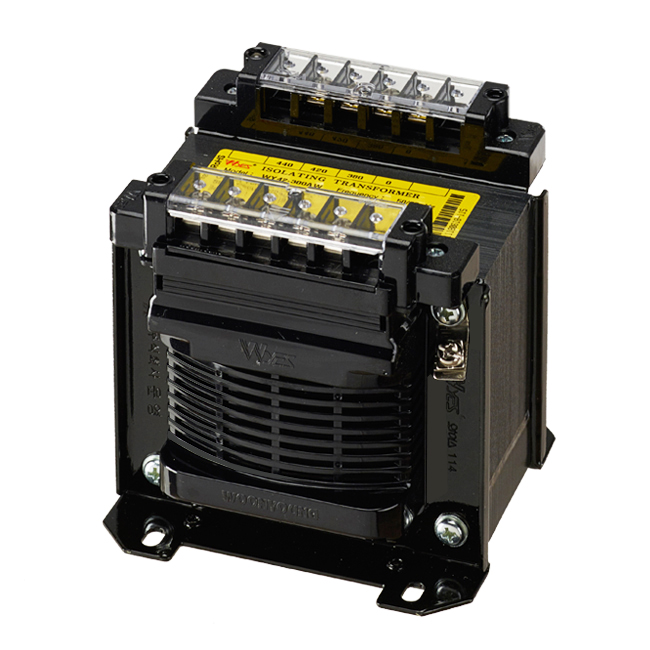

Hướng dẫn đấu nối và lắp đặt Máy Biến Áp Woonyoung WY42-60AW
Việc đấu nối đúng kỹ thuật không chỉ đảm bảo thiết bị hoạt động ổn định mà còn bảo vệ an toàn cho người vận hành. Dưới đây là các bước chi tiết:
1. Sơ đồ đấu nối (Wiring Diagram)
Thông thường, trên thân máy WY42-60AW sẽ có sơ đồ đấu nối rõ ràng ở mặt trên hoặc mặt bên. Bạn cần xác định đúng các cực:
-
Phía Sơ cấp (Input): Thường ký hiệu là 0V - 380V - 440V.
-
Phía Thứ cấp (Output): Thường ký hiệu là 0V - 200V - 220V.
2. Các bước thực hiện
-
Kiểm tra nguồn điện: Đảm bảo nguồn cấp đã được ngắt hoàn toàn trước khi thao tác.
-
Đấu nối đầu vào (Input): * Nếu nguồn điện lưới là 380V, hãy nối dây vào cọc 0V và 380V.
-
Nếu nguồn điện lưới là 440V, hãy nối dây vào cọc 0V và 440V.
-
-
Đấu nối đầu ra (Output):
-
Kết nối thiết bị tải vào cọc 0V và 220V (hoặc 200V tùy theo yêu cầu của thiết bị sử dụng).
-
-
Tiếp địa (Grounding): Đừng quên nối dây tiếp địa vào cọc có ký hiệu "E" hoặc biểu tượng nối đất trên vỏ máy để triệt tiêu dòng rò và chống nhiễu.
3. Lưu ý quan trọng khi lắp đặt
-
Kiểm tra công suất: WY42-60AW có công suất 60VA (tương đương khoảng 48-50W). Tuyệt đối không sử dụng cho các thiết bị có tổng công suất vượt quá mức này để tránh cháy nổ cuộn dây.
-
Môi trường lắp đặt: Đặt máy ở nơi khô ráo, thoáng mát. Nếu lắp trong tủ điện, hãy đảm bảo khoảng cách thông gió giữa các thiết bị để tản nhiệt tốt nhất.
-
Siết chặt đầu cốt: Các đầu dây điện phải được bấm đầu cốt (cosse) và siết chặt vào terminal để tránh tình trạng lỏng lẻo gây phóng điện hồ quang.
-
Sử dụng cầu chì: Nên lắp thêm cầu chì hoặc CB (Aptomat) ở phía đầu vào để bảo vệ biến áp khi xảy ra sự cố quá tải hoặc ngắn mạch.
