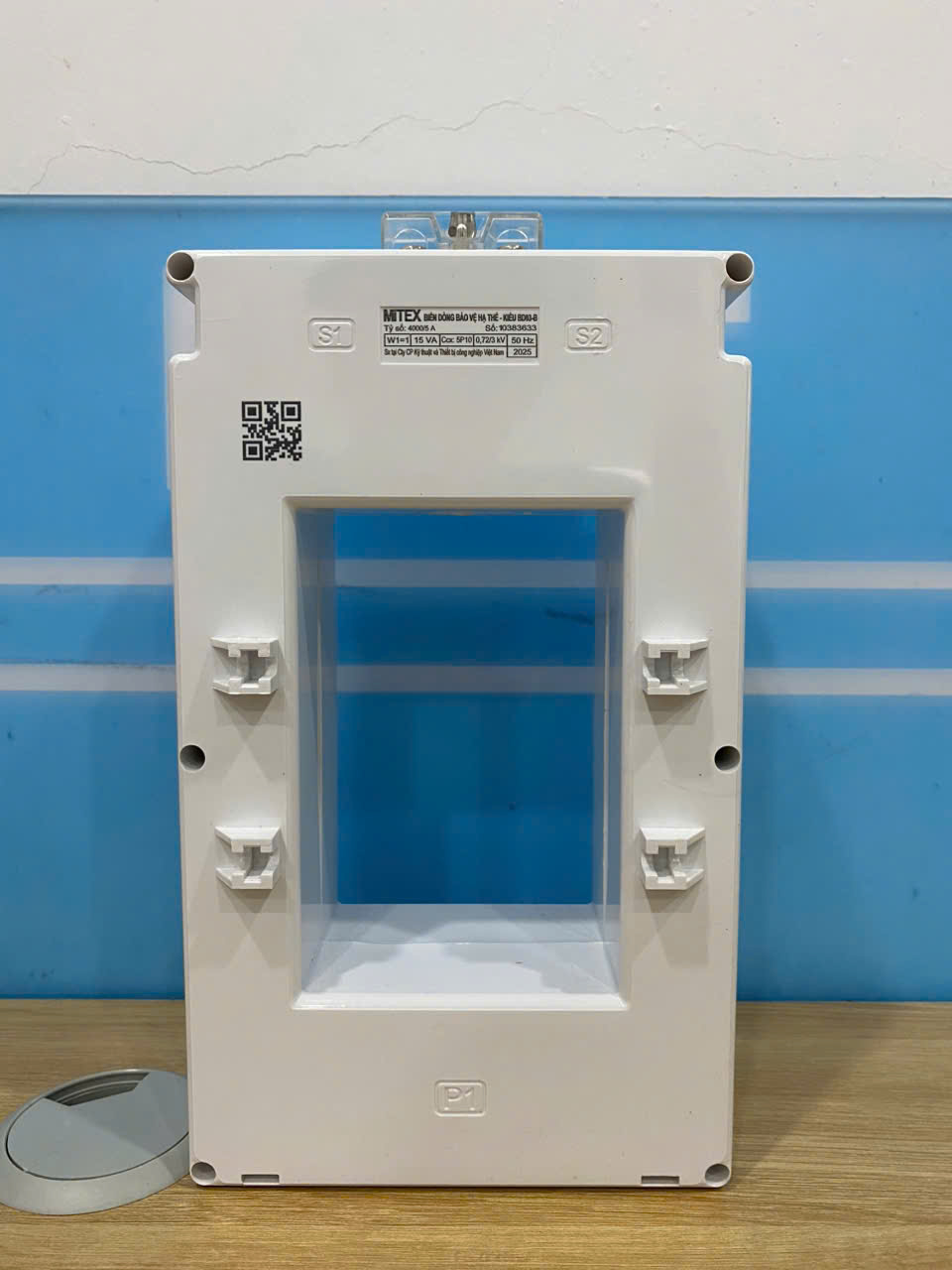

Biến Dòng Bảo Vệ PCT 1200/5A Mitex - BD03-B

Biến Dòng Bảo Vệ PCT 1200/5A Mitex (BD03-B)

Biến dòng bảo vệ PCT 1200/5A Mitex (Mã BD03-B) là thiết bị điện hạ thế chất lượng cao chuyên dùng trong các hệ thống điện công nghiệp. Thiết bị có chức năng biến đổi dòng điện sơ cấp xoay chiều trị số lớn (1200A) về dòng điện thứ cấp tiêu chuẩn (5A) để cung cấp tín hiệu cho các rơ le bảo vệ (như rơ le quá dòng, rơ le chạm đất, rơ le bảo vệ chạm vỏ...) và các thiết bị đo lường điện năng.

Thông Số Kỹ Thuật Chi Tiết

Cấu Tạo Và Nguyên Lý Hoạt Động

Cấu tạo kỹ thuật

• Lõi từ: Làm bằng thép silic cán nguội chất lượng cao với đặc tính từ tính định hướng, giúp giảm thiểu độ từ trễ và đảm bảo độ chính xác cao ngay cả khi dòng điện tăng vọt do sự cố.
• Cuộn dây quấn: Dây quấn sơ cấp và thứ cấp chế tạo từ đồng nguyên chất, bọc cách điện cao cấp chịu nhiệt tốt.
• Vỏ đúc bảo vệ: Thiết kế vỏ nhựa/epoxy đúc nguyên khối chống va đập, cách điện an toàn và chống ẩm vượt trội trong môi trường công nghiệp.

Nguyên lý hoạt động

Khi có dòng điện tải (lên đến 1200A) chạy qua thanh cái hoặc dây dẫn sơ cấp, từ trường biến thiên sinh ra trong lõi thép sẽ cảm ứng sang cuộn thứ cấp, tạo ra dòng điện tỉ lệ 5A. Dòng điện này được đưa trực tiếp vào rơ le bảo vệ để xử lý và cắt ngắt mạch điện kịp thời khi phát hiện sự cố quá tải hoặc ngắn mạch.

Ưu Điểm Nổi Bật Của Biến Dòng Mitex BD03-B 1200/5A

• Độ tin cậy cao khi xảy ra sự cố: Đáp ứng chuẩn bảo vệ 5P10 / 5P20, không bị bão hòa sớm khi dòng ngắn mạch tăng gấp nhiều lần dòng định mức.
• Lắp đặt linh hoạt, tiện lợi: Kiểu dáng vuông gọn gàng, dễ dàng gắn cố định trên thanh cái (busbar) hoặc bắt đáy tủ điện.
• An toàn tuyệt đối: Khả năng cách điện cao, chịu nhiệt và chống cháy nổ tốt.
• Chi phí tối ưu: Sản phẩm thương hiệu Việt Nam chất lượng cao, giá thành cực kỳ cạnh tranh cho các dự án và công trình.

Ứng Dụng Thực Tế

Biến dòng bảo vệ PCT 1200/5A Mitex - BD03-B được ứng dụng rộng rãi trong:

• Tủ điện phân phối hạ thế (MSB, DB) trong xưởng sản xuất, nhà máy, tòa nhà văn phòng.
• Kết hợp với các dòng rơ le bảo vệ quá dòng (Overcurrent), rơ le chạm đất (Earth Fault) của các hãng Mikro, Delab, Munhean Schneider, SELEC, Mitsubishi...
• Hệ thống đo đếm và giám sát an toàn điện công nghiệp.

Địa Chỉ Mua Biến Dòng Bảo Vệ Mitex BD03-B Uy Tín, Giá Tốt

Chúng tôi chuyên phân phối thiết bị Biến Dòng Mitex chính hãng với đầy đủ chứng chỉ CO/CQ, hỗ trợ kiểm định theo yêu cầu. Cam kết giá rẻ nhất thị trường, hàng sẵn kho số lượng lớn và giao hàng nhanh chóng trên toàn quốc.

Bảng thông số kích thước biến dòng Mitex

Tải tài liệu tại đây: Catalogue biến dòng Mitex BD03-B
