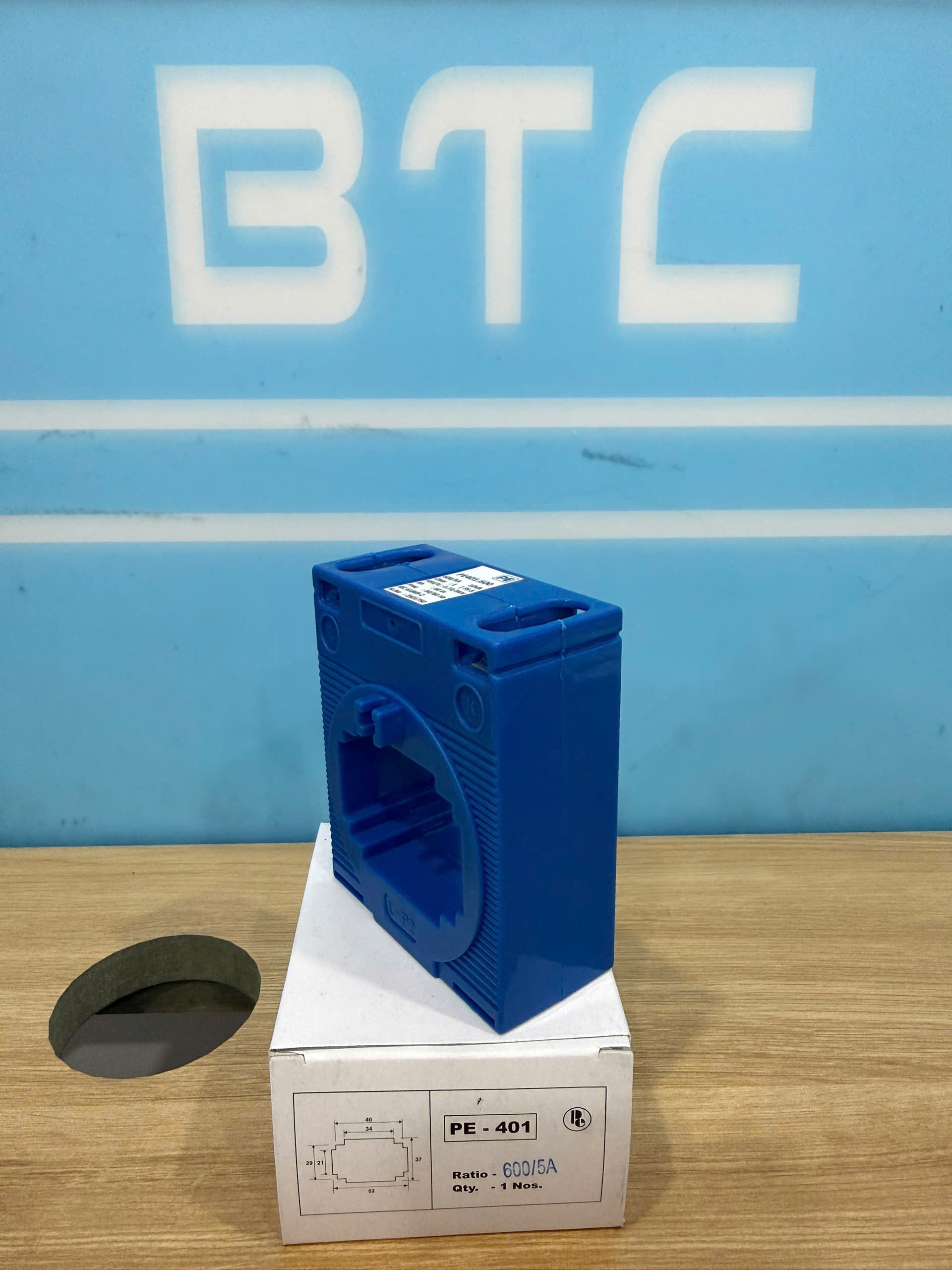

Chi Tiết Kỹ Thuật Biến Dòng Đo Lường Precise PE401.600 (600/5A)
Biến dòng đo lường PE401.600 (Current Transformer 600/5A) thuộc dòng sản phẩm PE401 Series chính hãng Precise Electric (Ấn Độ). Đây là dòng biến dòng hạ thế (Low Voltage CT) dạng đúc vỏ nhựa chuyên dụng, được thiết kế để giám sát, đo lường dòng điện và công suất trong các hệ thống tủ điện phân phối nhánh (DB), tủ điều khiển động cơ (MCC) và tủ điện công nghiệp.
1. Nguyên Lý Hoạt Động & Cấu Tạo Kỹ Thuật
Thiết bị PE401 600/5A hoạt động dựa trên nguyên lý cảm ứng điện từ biến đổi dòng điện. Sản phẩm biến đổi dòng điện xoay chiều phụ tải tối đa 600A ở mạch sơ cấp hạ thế về dòng điện tiêu chuẩn 5A ở mạch thứ cấp. Nhờ đó, tín hiệu dòng điện được đưa an toàn vào các thiết bị đo đếm như Ampe kế (Analog/Digital), đồng hồ đo đa năng (Multimeter) hoặc rơ le giám sát.
Đặc tính kỹ thuật & Cấu tạo chi tiết:
- Lõi từ thép kỹ thuật chất lượng cao: Sử dụng thép kỹ thuật điện cán lạnh (CRGO) có độ từ thẩm cao, tối ưu hóa đường cong từ hóa, giảm thiểu tổn hao dòng xoáy và tổn hao từ trễ.
- Vỏ nhựa ABS chịu nhiệt, cách điện: Vỏ ngoài được đúc bằng nhựa ABS nguyên sinh chống cháy, chịu va đập cơ học cao và đảm bảo cách điện an toàn tuyệt đối theo tiêu chuẩn ngành điện.

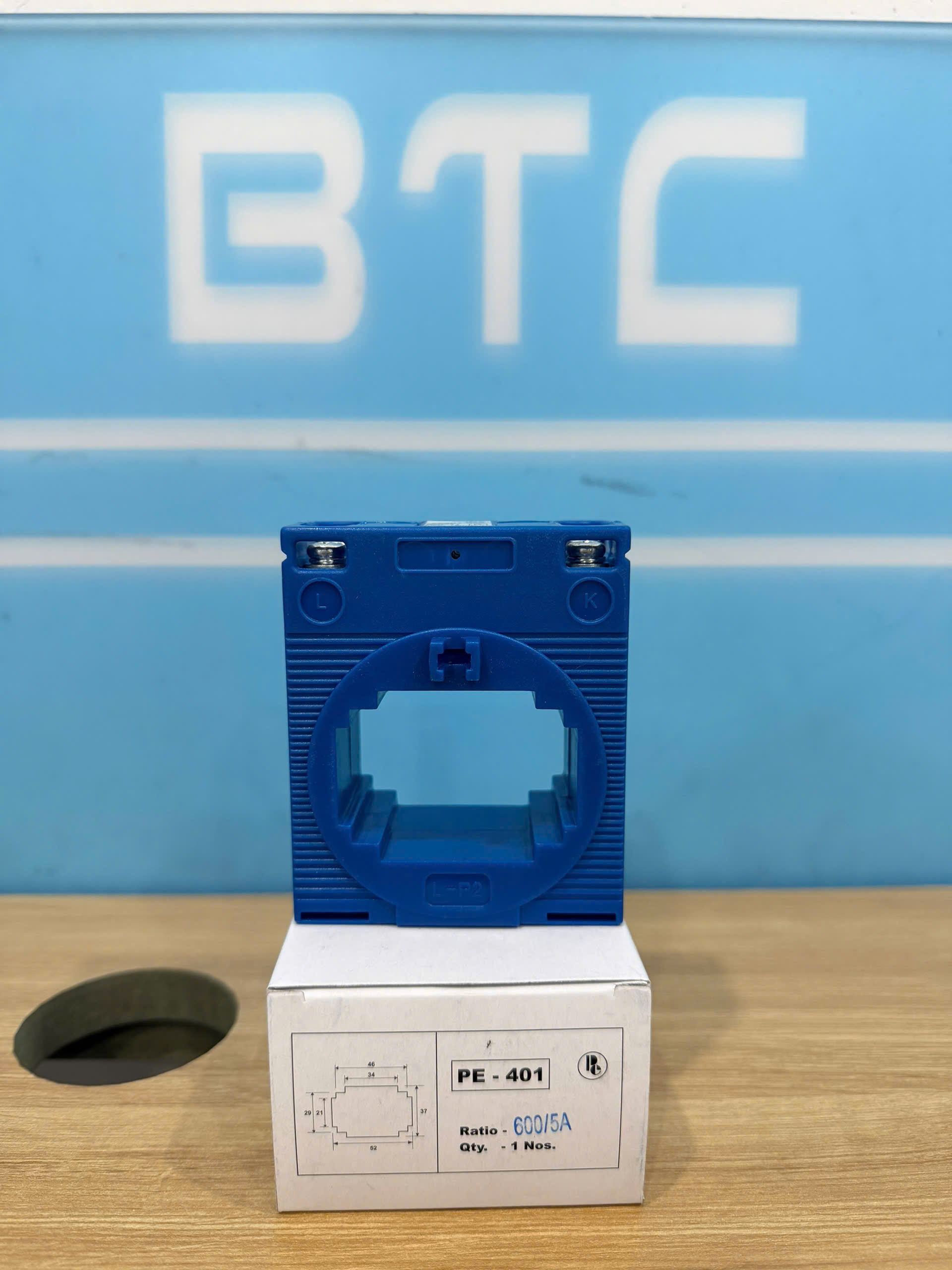

- Kích thước cửa luồn cáp/busbar tối ưu: Thiết kế ô cửa lọt lòng nhỏ gọn đặc trưng của series PE401, phù hợp cho việc luồn thanh cái đồng (Busbar) kích thước vừa hoặc xỏ dây cáp động lực.

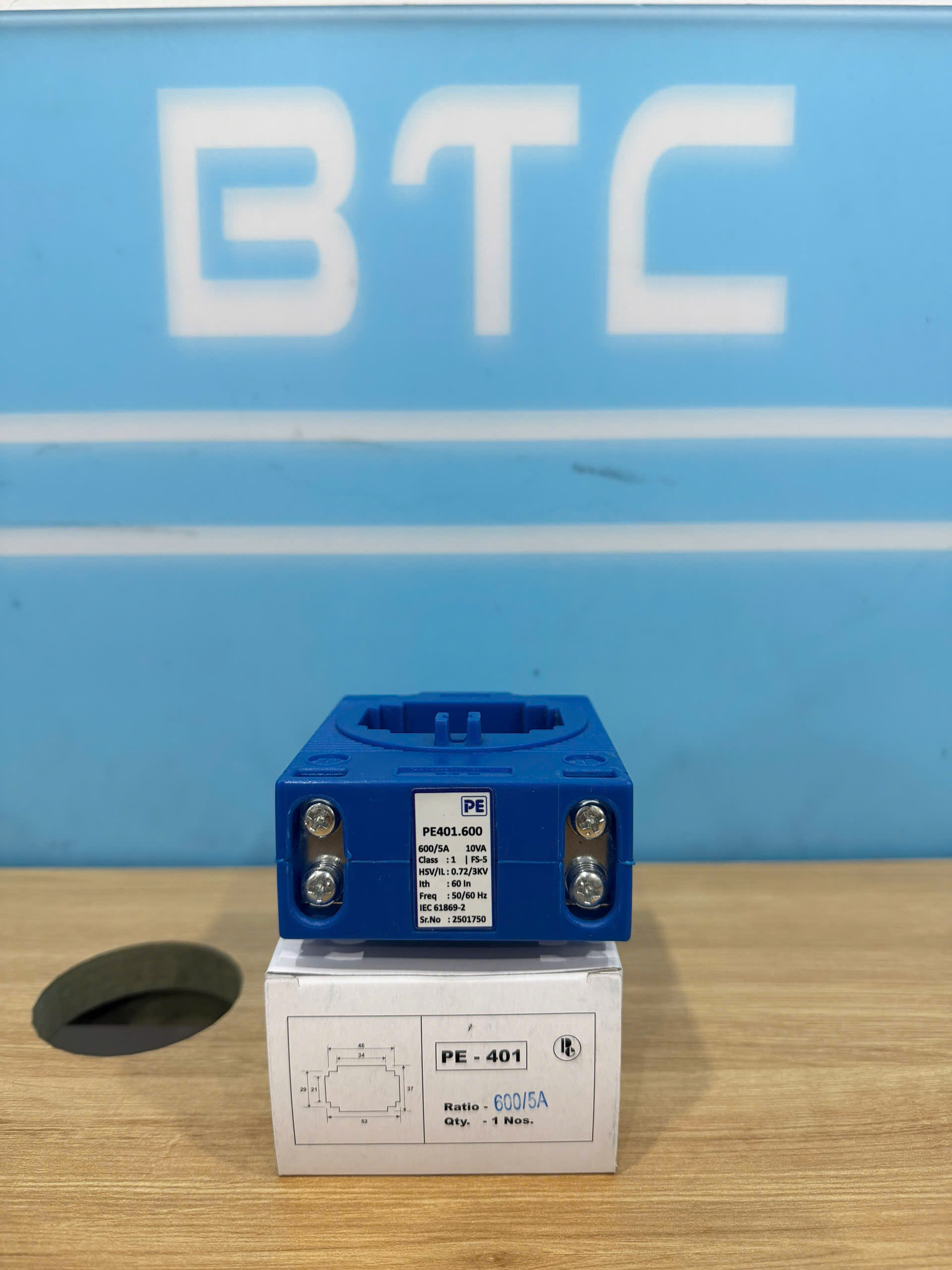

- Chân kẹp & Đầu nối an toàn: Cụm đấu nối dây thứ cấp (Terminals) được trang bị vít siết chắc chắn cùng nắp che bảo vệ cách điện, chống chạm chắp nguy hiểm trong quá trình vận hành.
2. Tiêu Chuẩn Kỹ Thuật & Cấp Chính Xác (Accuracy Class)
Biến dòng Precise PE401.600 chế tạo đáp ứng đầy đủ tiêu chuẩn quốc tế IEC 61869-2 (tiêu chuẩn thay thế cho IEC 60044-1) dành cho biến dòng đo lường:
- Cấp chính xác Class 1.0 / Class 0.5: Cung cấp tín hiệu dòng ra có độ chính xác cao, tỷ lệ sai số góc và sai số dòng điện đạt giới hạn cho phép của tiêu chuẩn IEC, phù hợp cho cả mục đích đo hiển thị lẫn đo đếm quản lý nội bộ.
- Dung lượng tải định mức (Burden): 5VA – 7.5VA – 10VA (tùy thuộc theo Class), đảm bảo tín hiệu truyền tải không bị suy hao trên đường dây nối từ CT tới thiết bị hiển thị.
- Hệ số an toàn (FS - Safety Factor): FS < 5, giúp bảo vệ an toàn cho các thiết bị đo lường đắt tiền ở phía thứ cấp khi xảy ra sự cố quá dòng hoặc ngắn mạch phía sơ cấp.
3. Bảng Thông Số Kỹ Thuật Chi Tiết (Technical Specifications)
| Mã sản phẩm (Model / SKU) | PE401.600 (PE401 600/5A) |
| Thương hiệu / Xuất xứ | Precise Electric / Ấn Độ (Made in India) |
| Tỷ số biến dòng (Transformation Ratio) | 600 / 5 A |
| Dung lượng định mức (Rated Burden) | 5 VA - 7.5 VA - 10 VA |
| Cấp chính xác (Accuracy Class) | Class 1.0 / Class 0.5 (theo IEC 61869-2) |
| Điện áp vận hành cực đại (Unom) | 0.72 kV (Hạ thế) |
| Điện áp thử nghiệm cách điện | 3 kV / 1 phút (tần số 50Hz) |
| Tần số định mức (Rated Frequency) | 50Hz / 60Hz |
| Hệ số an toàn dòng quá tải (FS) | FS < 5 |
| Kiểu lắp đặt | Xỏ cáp động lực / Xỏ thanh cái Busbar / Bắt chân đế tủ điện |
| Cấp bảo vệ (IP Code) | IP20 / IP40 (Mặt ngoài) |
| Nhiệt độ môi trường hoạt động | -10°C đến +55°C |
4. Lưu Ý Kỹ Thuật & An Toàn Khi Lắp Đặt Vận Hành
Đội ngũ kỹ sư và công nhân điện cần tuân thủ các quy định kỹ thuật sau khi đấu nối biến dòng Precise PE401 600/5A:
- Quy tắc cực tính (P1-P2 & S1-S2): Đấu nối đúng chiều dòng sơ cấp từ nguồn P1 (K) sang tải P2 (L). Tín hiệu đầu ra thứ cấp S1 (k) và S2 (l) nối tương ứng vào cực vào/ra của đồng hồ đo.
- Cấm hở mạch cuộn thứ cấp: Tuyệt đối không được mở mạch (hở mạch) cuộn thứ cấp S1-S2 khi đang có dòng điện chạy qua cuộn sơ cấp. Hở mạch thứ cấp sẽ sinh ra điện áp cảm ứng cực cao gây cháy cuộn dây và nguy hiểm tính mạng người vận hành.
- Nối đất tiếp địa an toàn: Cần thực hiện nối đất một điểm ở chân S2 của cuộn thứ cấp nhằm ngăn ngừa nguy cơ rò điện áp cao sang mạch đo lường khi xảy ra sự cố thủng cách điện sơ-thứ cấp.
