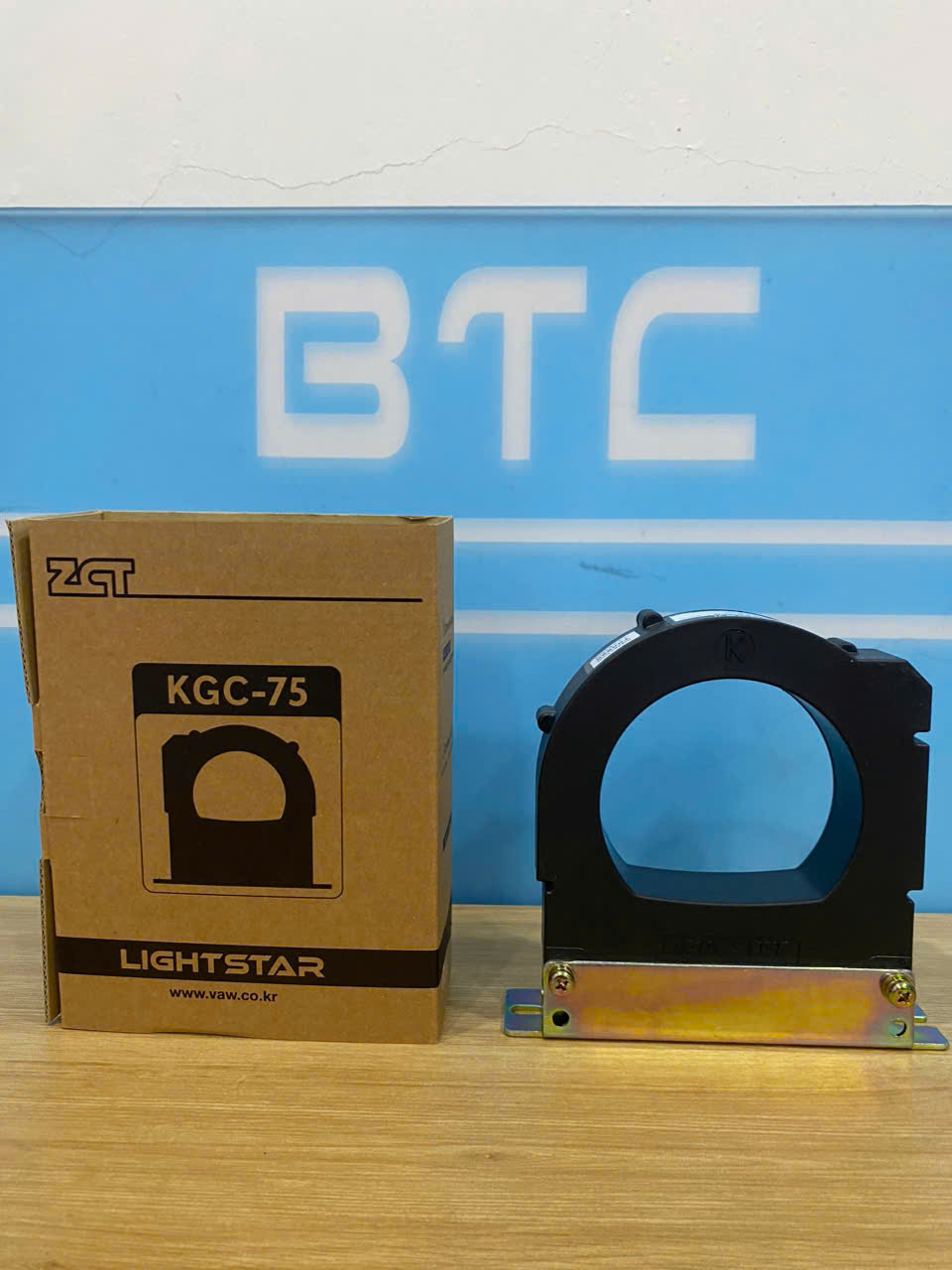

Thông Số Kỹ Thuật Biến Dòng Thứ Tự Không ZCT Lightstar KGC-75S
1. Bảng Thông Số Kỹ Thuật Chi Tiết
| Tên thông số | Chi tiết thông số |
|---|---|
| Tên sản phẩm | Biến dòng thứ tự không ZCT Lightstar KGC-75S |
| Thương hiệu | LIGHTSTAR |
| Xuất xứ | Hàn Quốc (Made in Korea) |
| Mã sản phẩm (SKU) | KGC-75S |
| Đường kính lỗ trong (ID) | Ø80 mm |
| Tỷ số dòng rò (Sơ cấp / Thứ cấp) | 200mA / 1.5mA |
| Điện áp cách điện | 600V (AC) |
| Tần số định mức | 50 / 60 Hz |
| Dòng ngắn hạn chịu đựng | 10kA / 0.1 sec |
| Kiểu lắp đặt | Lắp đĩa gá tủ điện, luồn cáp động lực |
| Tiêu chuẩn chất lượng | KSC 1706 / IEC 61869-2 |
| Bảo hành | 12 Tháng chính hãng |
2. Đặc Điểm Nổi Bật Của ZCT KGC-75S (200mA/1.5mA)
- Độ nhạy cực cao: Thiết kế chuẩn tỷ số tín hiệu 200mA/1.5mA giúp biến dòng phát hiện chính xác các dòng rò siêu nhỏ, truyền tín hiệu chuẩn xác về Relay bảo vệ dòng rò (ELR).
- Đường kính lỗ Ø80mm linh hoạt: Kích thước đường kính lỗ trong 80mm rộng rãi, dễ dàng luồn cho cả 3 dây pha hoặc 3 pha + 1 trung tính (3P+N) của bộ cáp hạ thế.
- Vật liệu đúc cao cấp: Vỏ ngoài đúc nhựa kỹ thuật cách điện chống cháy, chịu nhiệt tốt, độ bền cơ học cao trong môi trường công nghiệp khắc nghiệt.
- Tương thích rộng rãi: Kết hợp hoàn hảo với các dòng Relay bảo vệ dòng rò (ELR/RCD) của Lightstar, Mikro, Schneider, Samwha, Delab,...
3. Nguyên Lý Hoạt Động & Ứng Dụng Thực Tế
- Nguyên lý hoạt động: Tất cả các dây pha và dây trung tính (trừ dây tiếp địa PE) được luồn qua lỗ Ø80mm của ZCT. Bình thường, tổng đại số dòng điện đi qua ZCT bằng 0. Khi xảy ra sự cố rò điện ra vỏ thiết bị hoặc tiếp địa, mất cân bằng dòng xảy ra làm ZCT cảm ứng tạo dòng thứ cấp 1.5mA (khi dòng rò sơ cấp đạt 200mA) đưa về Relay ELR để kích hoạt ngắt Aptomat (MCCB/ACB).
- Ứng dụng: Lắp đặt trong các tủ điện phân phối tổng MSB, tủ phân phối nhánh DB, tủ điều khiển động cơ máy móc, tòa nhà thương mại và nhà máy công nghiệp.
4. Câu Hỏi Thường Gặp (FAQ)
Q: Điểm khác biệt giữa KGC-75S (200mA/1.5mA) và dòng ZCT đầu ra 100mV là gì?
A: Mã KGC-75S biến đổi dòng rò thành dòng điện thứ cấp chuẩn dòng (1.5mA), chuyên dùng cho các Relay ELR nhận tín hiệu đầu vào dạng dòng mA thay vì điện áp mV.
Q: Có được luồn dây tiếp địa (PE) qua lỗ biến dòng ZCT không?
A: Không. Tuyệt đối không xỏ dây PE qua lỗ ZCT để tránh thiết bị đo triệt tiêu dòng rò và không thể phát hiện sự cố.
