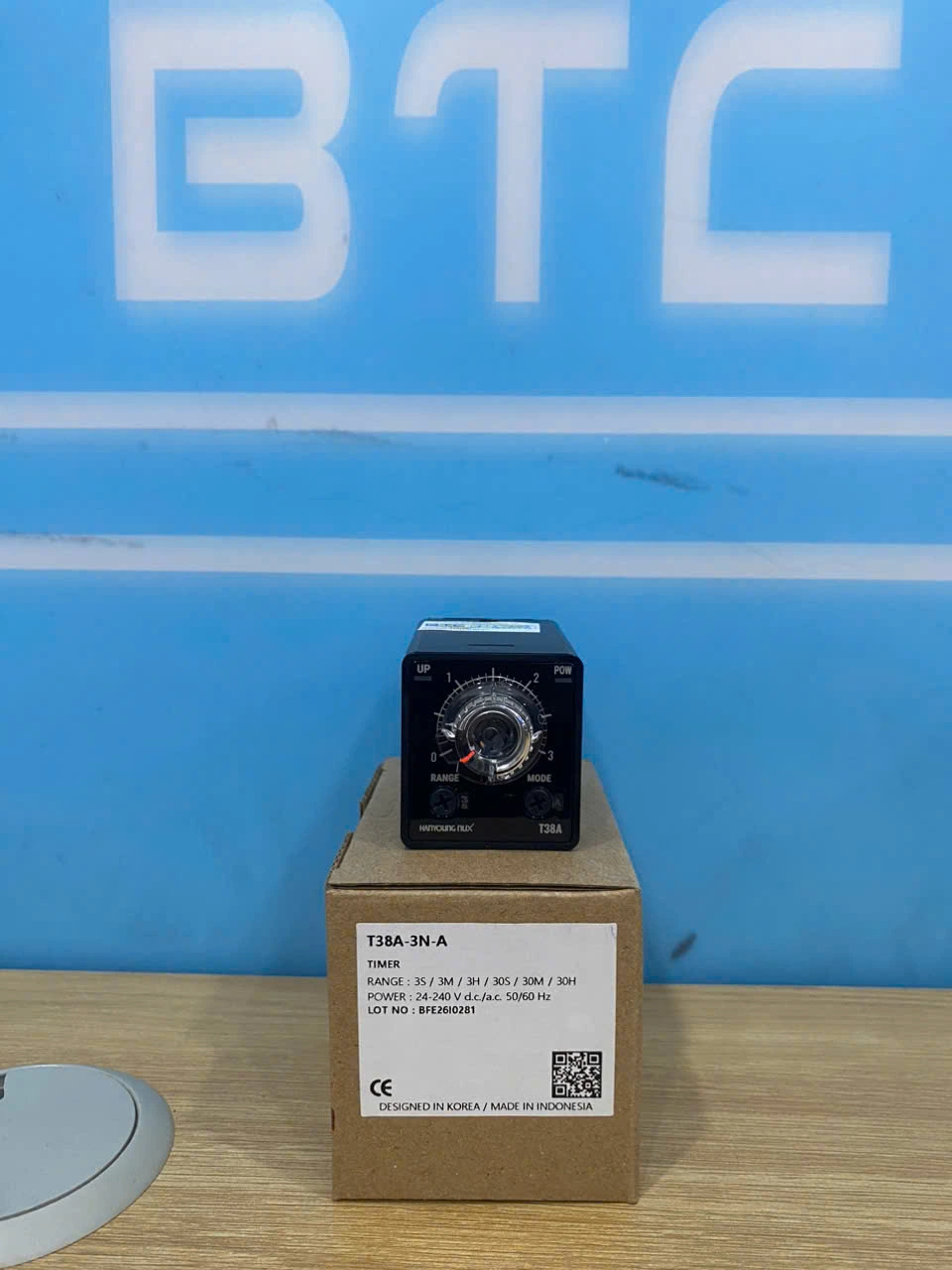

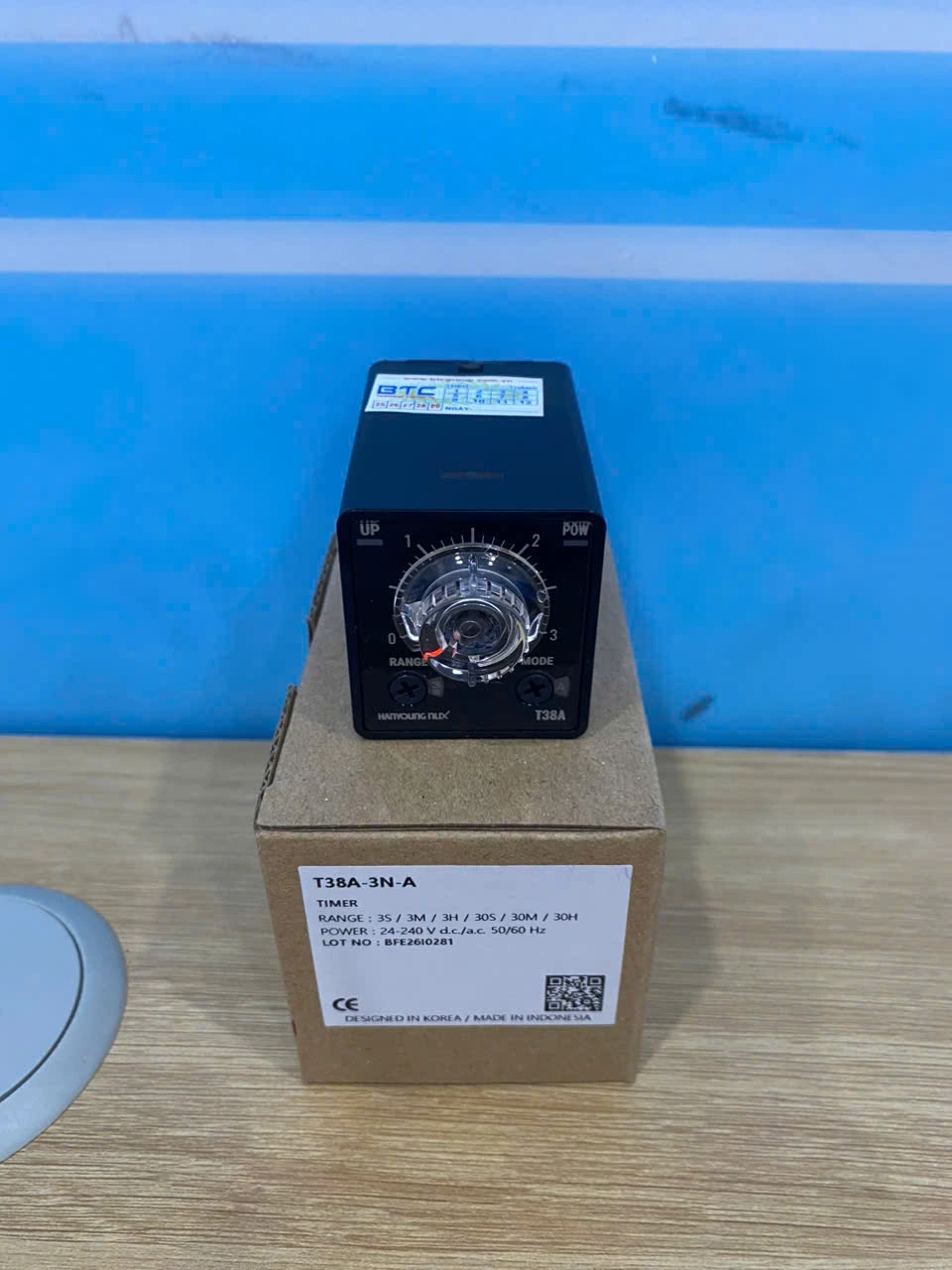

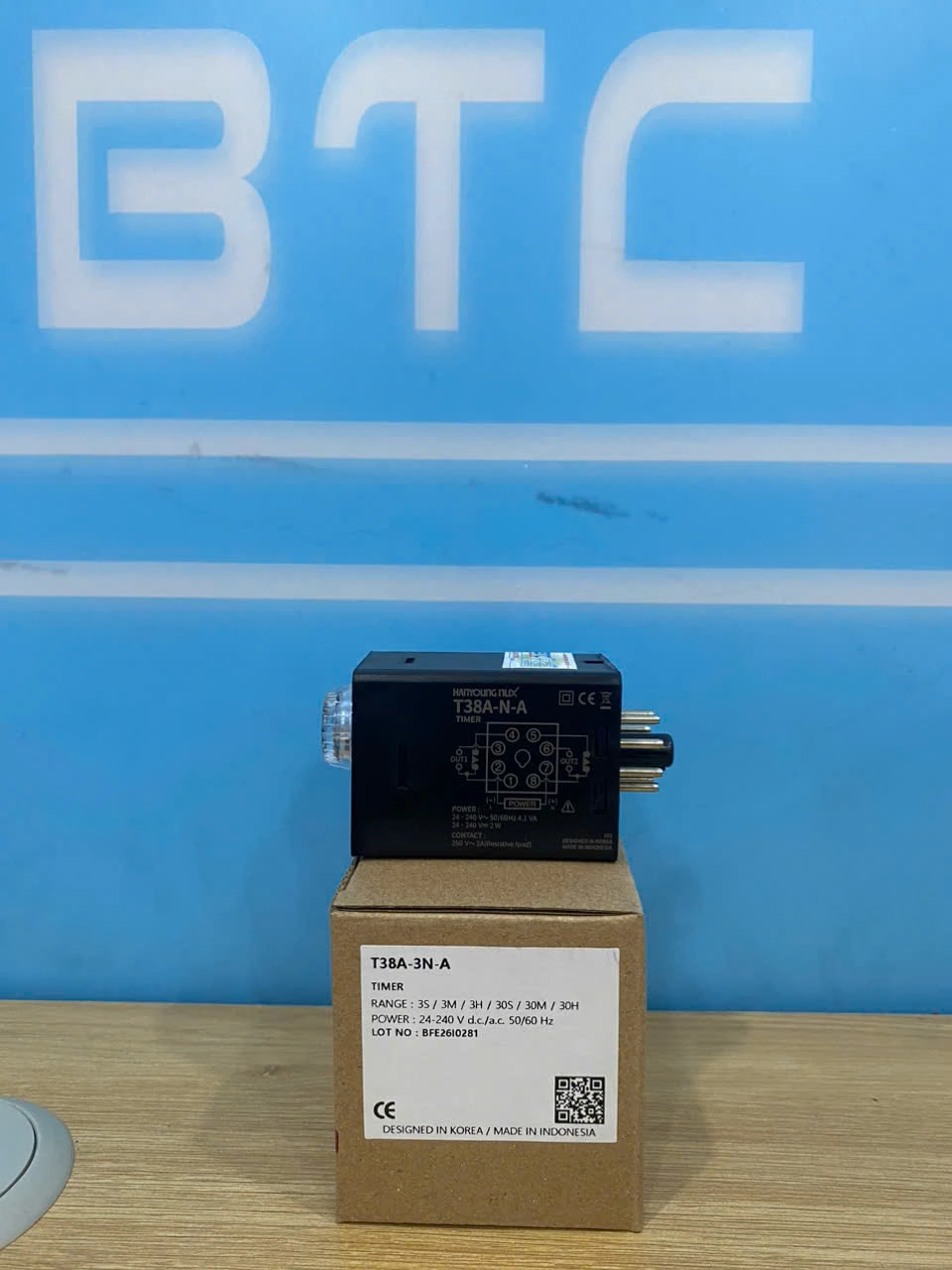

Bộ Định Thời Gian Hanyoung T38A-3N-A – Timer Cơ (Analog) Đa Năng 100-240VAC / 24-240VDC
Bộ định thời gian Hanyoung T38A-3N-A (hay Rơ le thời gian Hanyoung T38A-3N-A) là thiết bị điều khiển thời gian dạng núm xoay (Analog) chất lượng cao thuộc dòng T38 Series của tập đoàn Hanyoung Nux (Hàn Quốc). Sản phẩm nổi bật với dải điện áp nguồn cấp cực rộng, tích hợp đa dạng dải cài đặt thời gian (giây/phút/giờ) và vận hành ổn định trong các tủ điện tự động hóa công nghiệp và dân dụng.
1. Tính Năng Kỹ Thuật Nổi Bật Của Hanyoung T38A-3N-A
- Dải điện áp nguồn cấp rộng: Hỗ trợ điện áp linh hoạt từ 100 - 240VAC và 24 - 240VDC, giúp dễ dàng tích hợp vào mọi hệ thống nguồn điện mà không lo hư hỏng do chênh lệch điện áp.
- Cài đặt dải thời gian linh hoạt: Tích hợp núm chuyển đổi dải thời gian đa năng từ 1 giây, 1 phút, 1 giờ cho đến 10 giây, 10 phút, 10 giờ, đáp ứng chính xác nhu cầu trễ đóng/ngắt thiết bị.
- Chế độ hoạt động tác động trễ (On-Delay): Giúp trì hoãn thời gian khởi động hoặc tắt phụ tải, bảo vệ thiết bị điện khỏi các dòng xung kích đột ngột.
- Thiết kế nhỏ gọn, chuẩn chân gài 8 chân tròn: Sử dụng đế cắm 8 chân tròn (8-pin socket) phổ biến, giúp việc gá lắp lên thanh ray DIN 35mm hoặc thay thế bảo trì diễn ra cực kỳ nhanh chóng.
2. Thông Số Kỹ Thuật Chi Tiết T38A-3N-A
| Thông số kỹ thuật | Giá trị / Chi tiết |
|---|---|
| Tên sản phẩm | Bộ định thời gian / Timer Analog Hanyoung T38A-3N-A |
| Mã sản phẩm (SKU) | T38A-3N-A |
| Thương hiệu | HANYOUNG NUX |
| Xuất xứ | Hàn Quốc (Korea) |
| Điện áp nguồn cấp | 100 - 240V AC / 24 - 240V DC (50/60Hz) |
| Chế độ hoạt động | Tác động trễ (On-Delay) |
| Dải cài đặt thời gian | 1s, 1m, 1h, 10s, 10m, 10h (Chỉnh bằng núm xoay) |
| Rơ le ngõ ra (Output contact) | 2 tiếp điểm giới hạn thời gian (2C - 250VAC 3A tải trở) |

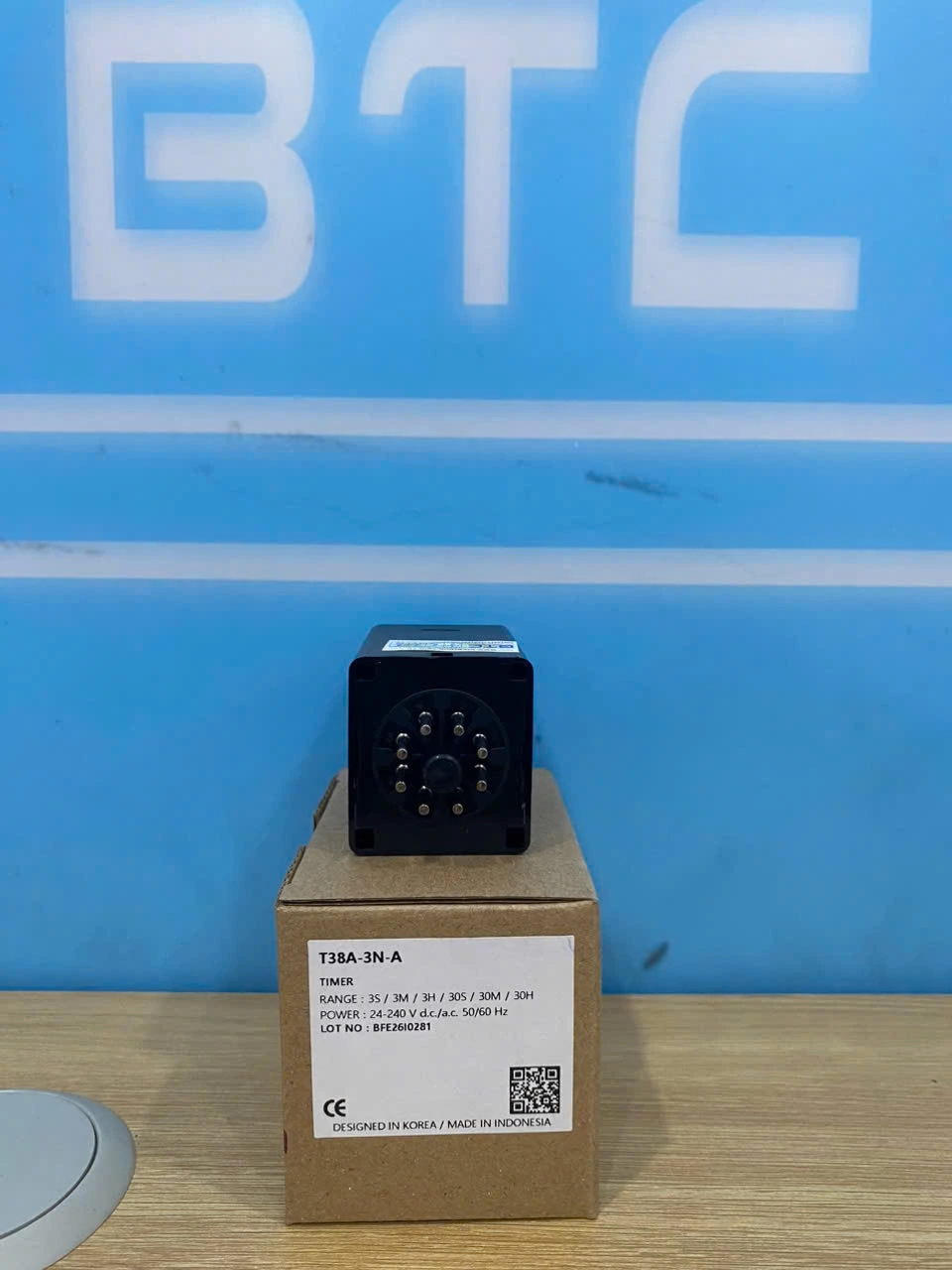

| Loại đế cắm | 8 chân tròn (8-Pin socket) |

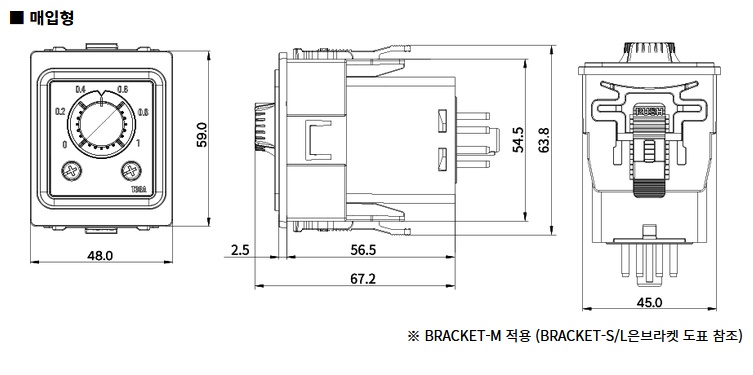

| Kích thước mặt tủ (W x H x D) | 38.4 x 42.4 x 59 mm |
| Tình trạng sản phẩm | Mới 100% - Bảo hành chính hãng 12 tháng |
3. Ứng Dụng Thực Tế
Timer rơ le thời gian Hanyoung T38A-3N-A được ứng dụng phổ biến trong:
- Mạch điều khiển khởi động sao - tam giác cho động cơ 3 pha công nghiệp.
- Hệ thống đảo chiều tự động máy bơm, quạt thông gió, hệ thống chiếu sáng đô thị, bảng hiệu quảng cáo.
- Tủ điều khiển tự động hóa quy trình sản xuất, băng tải, dây chuyền đóng gói, máy sấy nông sản.
- Mạch trễ đóng ngắt nguồn điện dự phòng ATS, tủ phân phối nhánh DB.
4. Hướng Dẫn An Toàn Khi Lắp Đặt & Sử Dụng
- Ngắt nguồn điện hoàn toàn trước khi thao tác cắm timer vào đế 8 chân hoặc đấu dây.
- Xoay nhẹ nhàng núm chọn dải thời gian và chọn đúng thang đo ($s/m/h$) trước khi cấp điện vận hành.
- Không sử dụng tiếp điểm ngõ ra trực tiếp cho các tải có dòng tiêu thụ lớn hơn 3A (nên đấu qua Contactor/Khởi động từ).
- Lắp đặt trong tủ điện khô ráo, tránh ánh nắng trực tiếp và độ ẩm quá cao.

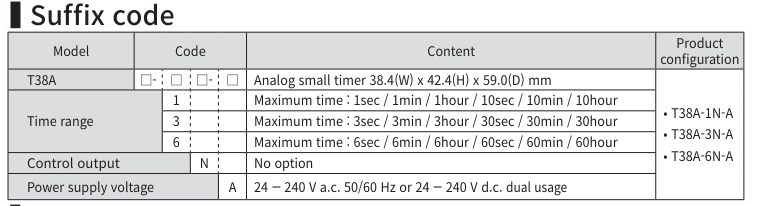

Bảng chọn sản phẩm
