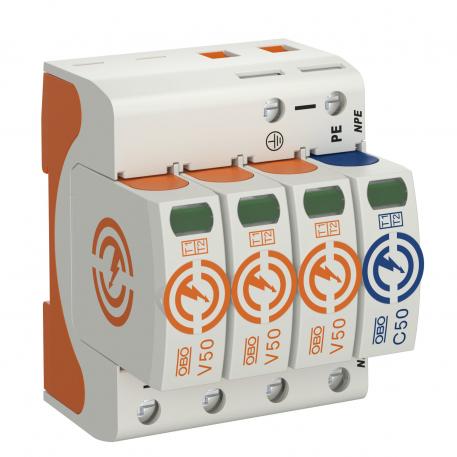

Chống Sét Lan Truyền OBO Type 1+2 V50-3+NPE-280 Art: 5093526 – Giải Pháp Bảo Vệ Cắt Lọc Sét Tổng Cấp I+II
Thiết bị chống sét lan truyền OBO Type 1+2 V50-3+NPE-280 (Mã Art: 5093526) là dòng SPD (Surge Protective Device) cắt lọc sét sơ cấp cao cấp thuộc thương hiệu OBO Bettermann (Đức / Hungary). Với cấu hình 3P+NPE (4 cực), sản phẩm được thiết kế chuyên dụng để triệt tiêu dòng xung sét trực tiếp (xung 10/350 µs) và dòng xung sét lan truyền (xung 8/20 µs), bảo vệ an toàn tuyệt đối cho hệ thống điện hạ thế 3 pha trong các công trình công nghiệp và dân dụng.
1. Đặc Điểm Kỹ Thuật Nổi Bật Của OBO V50-3+NPE-280 Art: 5093526
- Cấp bảo vệ kết hợp Type 1+2 (Class I+II): Khả năng xả dòng xung sét trực tiếp Iimp = 12.5 kA mỗi cực và tổng dòng xả xung sét Itotal = 50 kA (10/350 µs), đồng thời chịu được dòng xả tối đa lên tới Imax = 80 kA (8/20 µs).
- Cấu hình 3P+NPE hoàn chỉnh: Bao gồm 3 cực Varistor bảo vệ các pha (L-N) và 1 cực Spark Gap công suất cao bảo vệ dây trung tính - đất (N-PE), ngăn chặn triệt để hiện tượng quá điện áp xung.
- Cơ cấu Mô-đun cắm rút thông minh: Cartridge chống sét dễ dàng tháo lắp khi cần bảo trì, tích hợp cửa sổ chỉ thị trạng thái an toàn (Màu xanh: Hoạt động bình thường / Màu đỏ: Đã kích hoạt cắt sét, cần thay thế).
- Công nghệ ngắt nhiệt an toàn: Tích hợp bộ ngắt mạch nhiệt dập hồ quang kép, tự động cách ly thiết bị khỏi lưới điện khi xảy ra sự cố quá nhiệt.
- Đạt tiêu chuẩn kiểm định khắt khe: Đáp ứng đầy đủ các tiêu chuẩn an toàn điện quốc tế như IEC 61643-11, EN 61643-11 và UL 1449 (Type 4).
2. Bảng Thông Số Kỹ Thuật Chi Tiết OBO V50-3+NPE-280 Art: 5093526
| Tên sản phẩm | Chống Sét Lan Truyền OBO Type 1+2 - V50-3+NPE-280 |
| Mã sản phẩm (Art / SKU) | 5093526 (V50-3+NPE-280) |
| Thương hiệu / Xuất xứ | OBO Bettermann / Đức (Sản xuất tại Hungary) |
| Phân loại SPD (EN / IEC / UL) | Type 1+2 / Class I+II / Type 4 |
| Số cực (Poles) | 4 Cực (3 Pha L1, L2, L3 + 1 Trung tính N-PE) |
| Điện áp làm việc định mức (Un) | 230V AC (Tần số 50/60 Hz) |
| Điện áp làm việc liên tục tối đa (Uc) | 280V AC |
| Dòng xả xung sét trực tiếp Iimp ( 10/350 µs) | 12.5 kA (Mỗi cực) / Tổng dòng xả Itotal = 50 kA |
| Dòng xả sét định mức In ( 8/20 µs) | 30 kA (Mỗi cực) |
| Dòng xả sét tối đa Imax ( 8/20 µs) | 50 kA (Mỗi cực) / Tổng dòng xả Itotal = 80 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1.3 kV (Kilovolt) |
| Thời gian phản hồi (Kích hoạt) | < 25 ns (Nanosecond) |
| Kiểu lắp đặt | Gắn trên thanh ray DIN Rail 35mm |
| Thời gian bảo hành | 24 Tháng chính hãng |
3. Ứng Dụng Thực Tế
Thiết bị cắt lọc sét sơ cấp OBO V50-3+NPE-280 Art: 5093526 được ứng dụng rộng rãi trong:
- Lắp đặt tại tủ điện tổng MSB của các nhà máy, xưởng sản xuất, tòa nhà cao tầng, trung tâm dữ liệu (Data Center).
- Bảo vệ lối vào nguồn cấp hạ thế cho các công trình có lắp đặt hệ thống kim thu sét trực tiếp (LPS).
- Bảo vệ hệ thống điện năng lượng mặt trời công nghiệp, trạm viễn thông BTS và trạm bơm công suất lớn.
