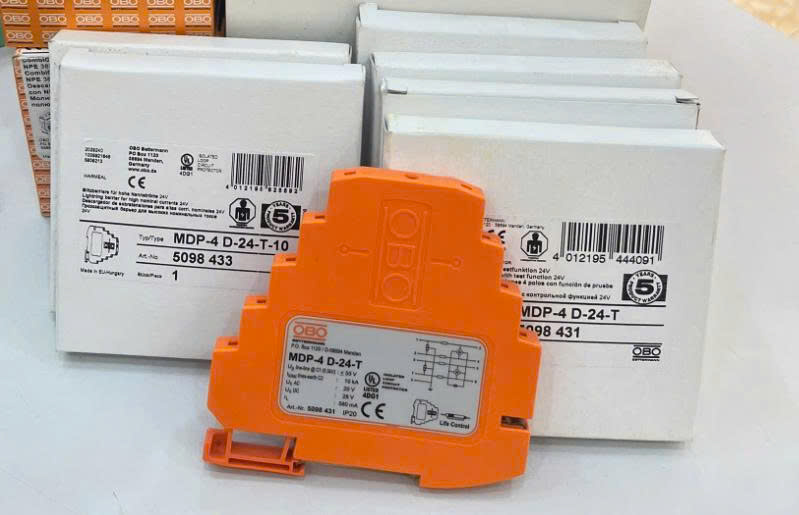

Chi tiết sản phẩm: Chống Sét Tín Hiệu OBO MDP-4-D-24-T - 5098433
Thiết bị chống sét tín hiệu OBO MDP-4-D-24-T (Mã SKU: 5098433) là dòng thiết bị cắt lọc sét cao cấp thuộc thương hiệu OBO Bettermann (Đức). Sản phẩm được thiết kế chuyên dụng để bảo vệ các đường truyền tín hiệu điều khiển, hệ thống cảm biến, vòng lặp dòng 4-20mA và các giao tiếp dữ liệu tự động hóa trong công nghiệp khỏi nguy cơ hư hỏng do điện áp đột biến, xung sét lan truyền gây ra.
1. Thông số kỹ thuật chi tiết (Technical Specifications)
| Tên sản phẩm | Chống Sét Tín Hiệu OBO MDP-4-D-24-T |
| Mã sản phẩm (SKU) | 5098433 |
| Thương hiệu | OBO Bettermann |
| Xuất xứ | Đức (Germany) |
| Điện áp định mức (Un) | 24V DC |
| Điện áp làm việc liên tục lớn nhất (Uc) | 28V DC / 20V AC |
| Số dây bảo vệ | 4 dây (4-wire protection) |
| Dòng xả sét định mức (In: 8/20µs) | 10 kA (tổng) / 5 kA (mỗi dây) |
| Dòng tải định mức (IL) | 0.5 A |
| Mức điện áp bảo vệ (Up) | < 55 V (Dây - Dây) / < 800 V (Dây - Đất) |
| Dải nhiệt độ hoạt động | -40°C đến +80°C |
| Kiểu lắp đặt | Gắn trên thanh DIN rail 35mm |
| Chế độ bảo hành | 24 Tháng (Chính hãng) |
2. Ưu điểm nổi bật của OBO MDP-4-D-24-T (5098433)
- Bảo vệ đa dây toàn diện: Hỗ trợ bảo vệ cùng lúc 4 đường tín hiệu (4-core), tối ưu Không gian lắp đặt và tiết kiệm chi phí cho tủ điều khiển.
- Thời gian đáp ứng siêu nhanh: Cơ cấu cắt sét đáp ứng tính bằng nanosecond (ns), dập tắt xung điện áp đột biến trước khi chúng kịp gây tổn hại cho thiết bị đầu cuối nhạy cảm.
- Tích hợp công nghệ bảo vệ nhiều cấp: Sự kết hợp giữa ống phóng điện khí (GDT) và di-ốt dập xung (TVS) giúp vừa chịu được dòng xả lớn vừa giữ mức điện áp dư (Up) ở mức cực thấp.
- Thiết kế mỏng gọn & Lắp đặt DIN Rail: Dễ dàng gá lắp vào thanh DIN rail 35mm chuẩn công nghiệp, phù hợp cho mọi không gian tủ PLC và tủ điều khiển tự động.
3. Ứng dụng thực tế
Thiết bị chống sét lan truyền tín hiệu OBO 5098433 (MDP-4-D-24-T) được ứng dụng rộng rãi trong:
- Bảo vệ các dòng cảm biến đo lường (nhiệt độ, áp suất, lưu lượng, mức nước...) truyền tín hiệu 24V DC hoặc 4-20mA.
- Hệ thống điều khiển tự động hóa PLC, DCS, SCADA trong nhà máy công nghiệp.
- Đường truyền tín hiệu truyền thông, tín hiệu báo cháy, hệ thống an ninh và camera giám sát ngoài trời.
- Trạm đo mưa, trạm quan trắc môi trường và các thiết bị thu thập dữ liệu từ xa (RTU).
4. Hướng dẫn lắp đặt & Lưu ý
- Vị trí lắp đặt: Lắp thiết bị càng gần thiết bị cần bảo vệ (PLC, cảm biến, bộ bộ truyền tín hiệu) càng tốt.
- Đấu nối tiếp địa: Đảm bảo dây tiếp địa của module OBO MDP-4-D-24-T được nối chắc chắn về thanh busbar tiếp địa chung của tủ điện với điện trở tiếp địa < 4 Ohm để xả năng lượng sét hiệu quả.
- Đầu IN/OUT: Đấu nối đúng chiều đường tín hiệu vào (IN - phía nguy cơ bị sét) và đường tín hiệu ra (OUT - kết nối vào thiết bị bảo vệ).
