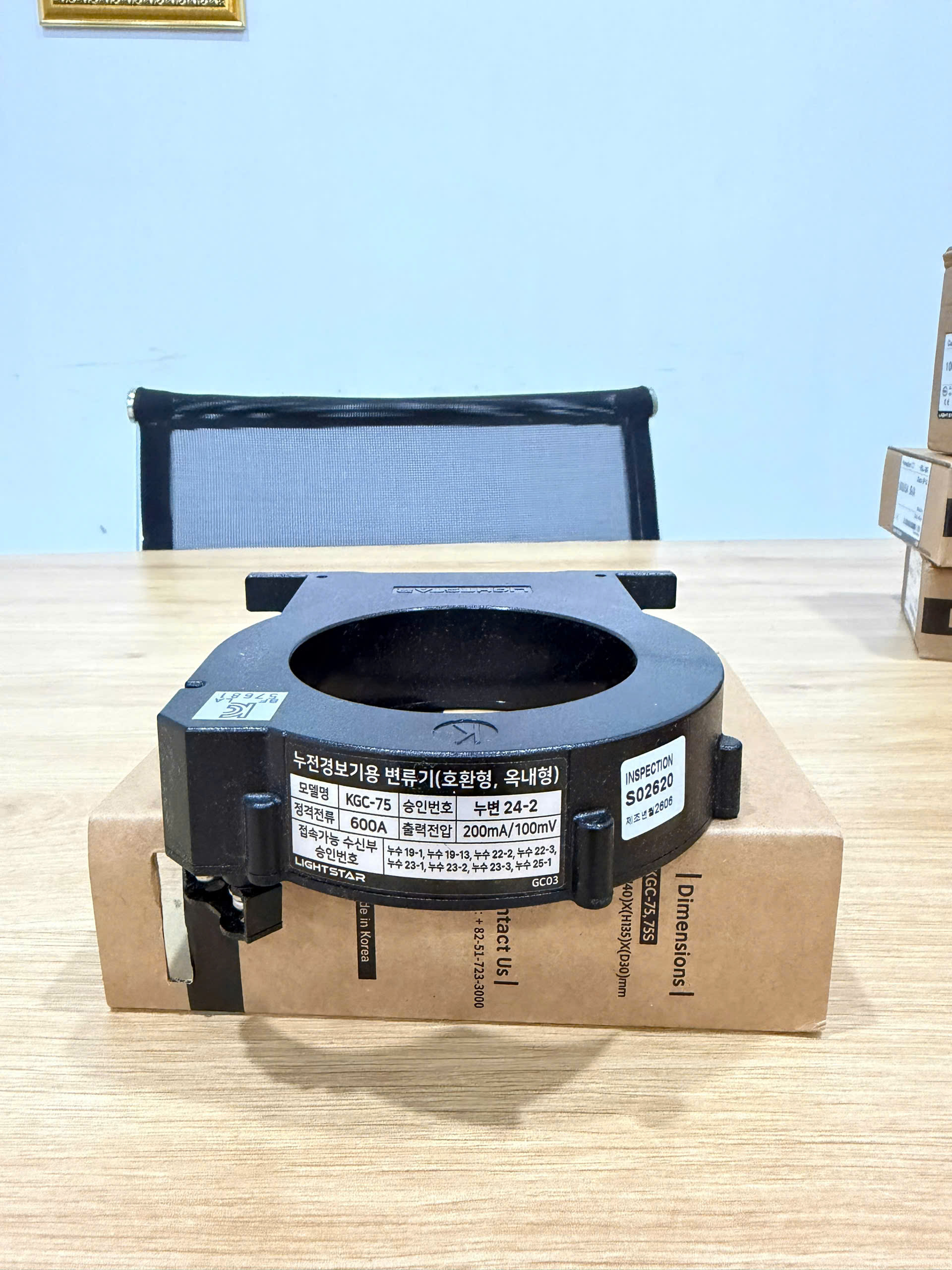

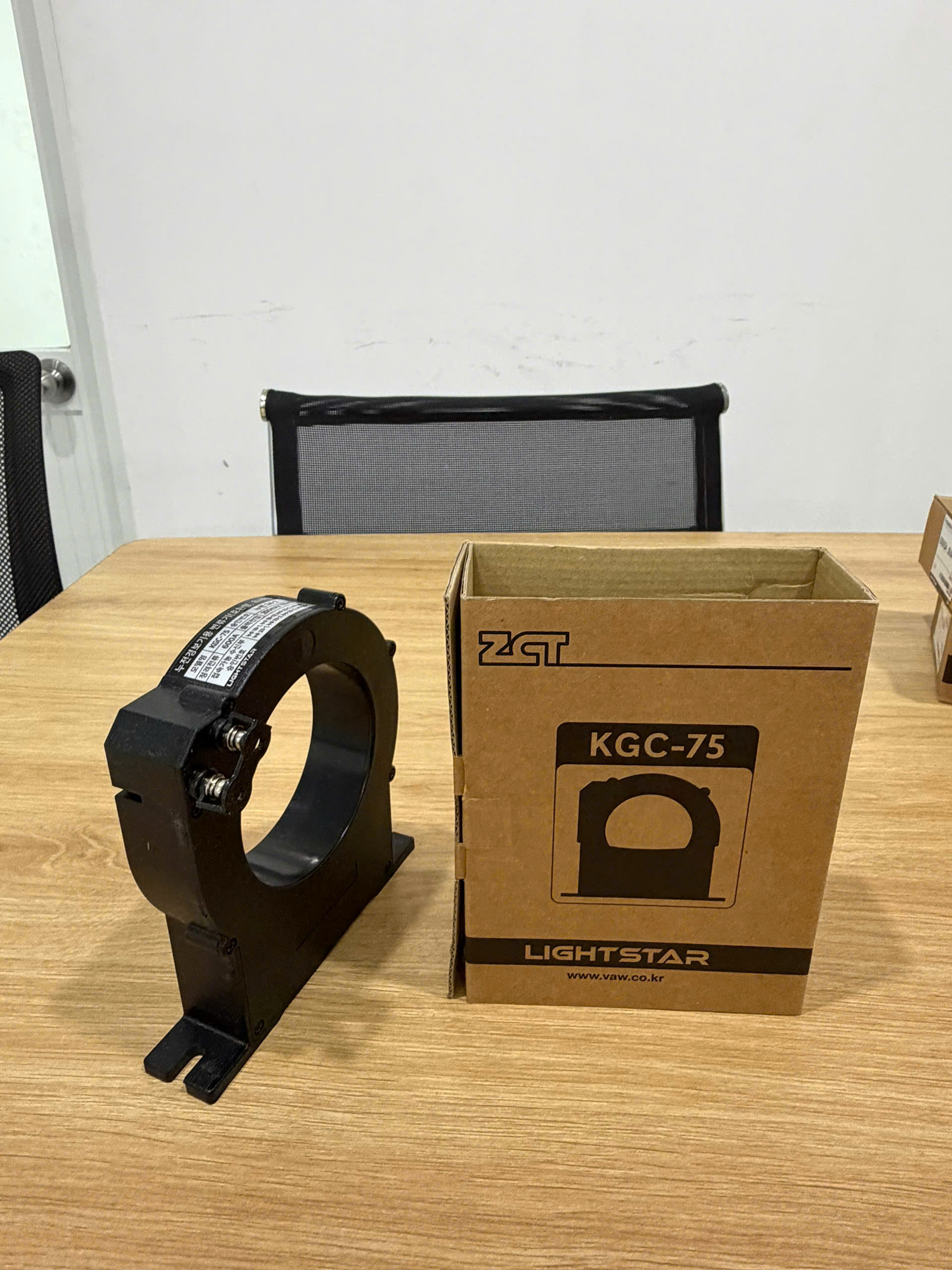

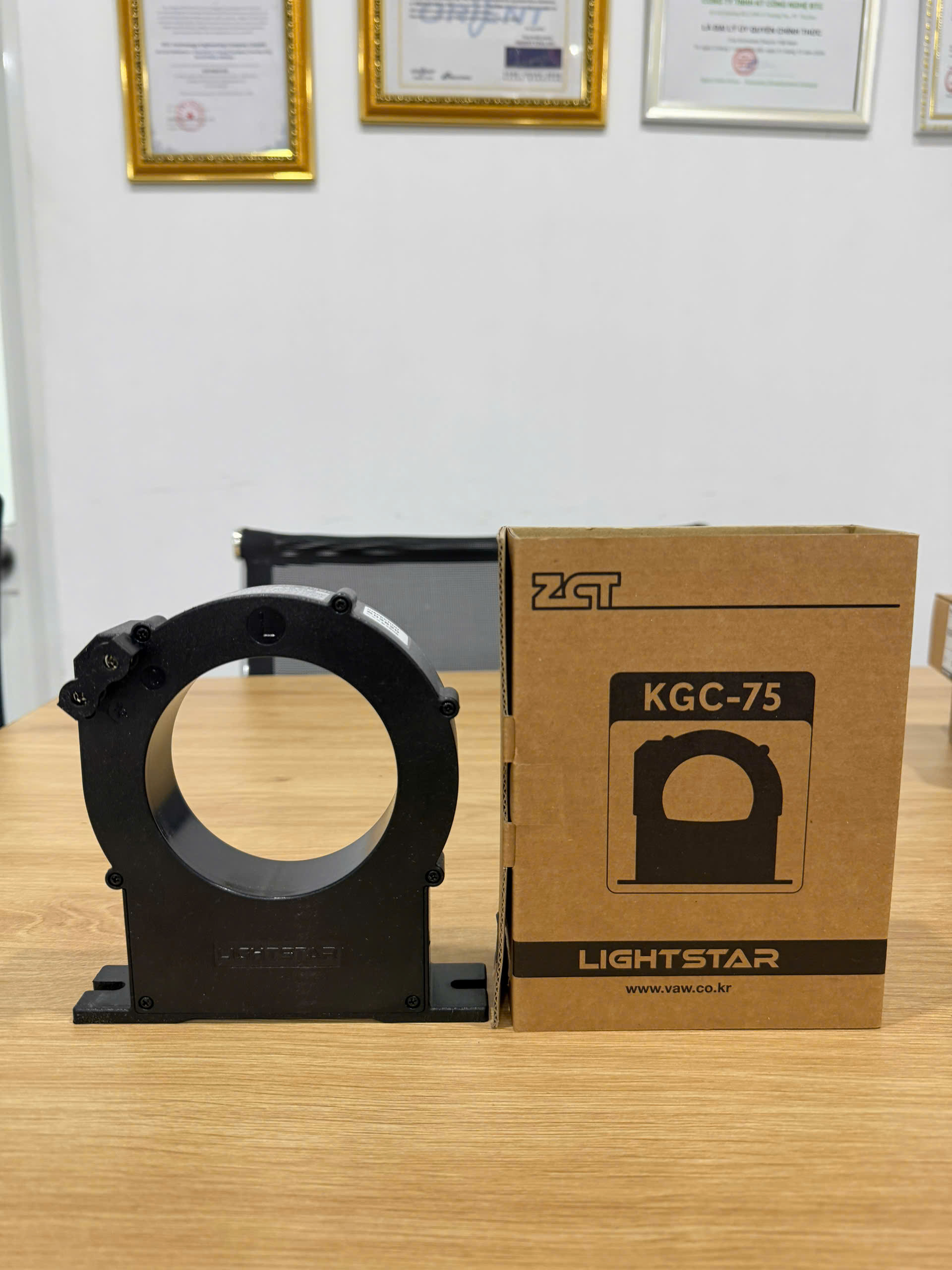

Biến Dòng Thứ Tự Không ZCT Lightstar - KGC-75

Thông Số Kỹ Thuật Biến Dòng Thứ Tự Không ZCT Lightstar KGC-75

1. Bảng Thông Số Kỹ Thuật Chi Tiết

2. Đặc Điểm & Ưu Điểm Nổi Bật Của ZCT KGC-75 Lightstar

• Độ nhạy cao & Chính xác: Phát hiện nhanh chóng các dòng điện rò rỉ nhỏ nhất (đầu ra 100mV tương ứng dòng rò 200mA), đảm bảo tín hiệu truyền tới Relay bảo vệ phản hồi kịp thời.
• Kích thước Ø80mm tối ưu: Đường kính trong 80mm cho phép luồn dễ dàng cả 3 pha + trung tính (3P+N) của các bộ cáp động lực trong tủ điện.
• Độ bền vượt trội: Vỏ ngoài đúc chắc chắn, khả năng chịu nhiệt và cách điện cao, chống va đập và hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Tương thích rộng rãi: Kết hợp hoàn hảo với các dòng Relay bảo vệ dòng rò (Earth Leakage Relay - ELR) của Lightstar, Mikro, Samwha, Delab, Schneider,...

3. Nguyên Lý Hoạt Động & Ứng Dụng Thực Tế

• Nguyên lý: Tất cả các dây dẫn nguồn (3 dây pha hoặc 3 dây pha + 1 dây trung tính) đều được xỏ qua lỗ trung tâm Ø80mm của ZCT KGC-75. Ở điều kiện bình thường, tổng dòng điện đi qua ZCT bằng 0. Khi có sự cố rò điện ra vỏ thiết bị hoặc tiếp địa, ZCT sẽ cảm ứng tạo ra dòng điện thứ cấp truyền đến Relay ELR để ngắt ngạch điện.
• Ứng dụng: Sử dụng phổ biến trong các tủ điện phân phối hạ thế MSB, tủ DB, tủ điều khiển máy móc công nghiệp, hệ thống điện tòa nhà và nhà máy sản xuất.

4. Câu Hỏi Thường Gặp (FAQ)

Q: ZCT KGC-75 có đi kèm Relay bảo vệ dòng rò không?
A: Không, KGC-75 là cảm biến biến dòng ZCT độc lập. Bạn cần đấu nối thiết bị này với 01 Relay bảo vệ dòng rò (ELR) để điều khiển cuộn cắt CB.

Q: Có được xỏ dây tiếp địa (PE) qua biến dòng ZCT không?
A: Không. Tuyệt đối không xỏ dây tiếp địa (PE) qua lỗ ZCT để tránh việc thiết bị đo sai số hoặc không phát hiện được dòng rò.
