Thông Số Kỹ Thuật Đồng Hồ Đo Dòng AC KAA-08
1. Bảng Thông Số Kỹ Thuật Chi Tiết
| Tên sản phẩm | Đồng Hồ Đo Dòng Analogue Meter AC KAA-08 30A |
| Thương hiệu / Hãng sản xuất | LIGHTSTAR |
| Xuất xứ | Hàn Quốc (Made in Korea) |
| Loại hiển thị | Kim chỉ (Analogue / Pointer Type) |
| Dạng dòng điện đo | Dòng điện xoay chiều (AC Current) |
| Dải thang đo (Scale) | 0 - 30A (Đo trực tiếp) |
| Cấp chính xác (Accuracy Class) | CL 2.5 (Sai số tối đa 2.5%) |
| Dung lượng tiêu thụ (Burden) | 2.5 VA |
| Khả năng chịu quá tải (Overload Rate) | 300% dòng định mức (trong vòng vài giây) |
| Tần số định mức (Frequency) | 50 / 60 Hz |
| Kích thước mặt ngoài (Dimension) | 80 x 80 mm |
| Kích thước lỗ khoét mặt tủ (Cut-out) | Ø66 mm (Hình tròn) |
| Vật liệu vỏ | Nhựa kỹ thuật cao cấp, chống cháy, độ bền cơ học cao |
| Nhiệt độ môi trường hoạt động | -10°C đến +50°C (Độ ẩm < 85% RH) |
| Tiêu chuẩn chứng nhận | CE, KS C 1303 (Korean Standard) |
| Thời gian bảo hành | 12 Tháng chính hãng |
2. Nguyên Lý Hoạt Động & Sơ Đồ Đấu Nối Kỹ Thuật
Đồng hồ KAA-08 30A Lightstar là dòng sản phẩm đo trực tiếp:
- Dòng điện phụ tải (tối đa 30A) sẽ chạy nối tiếp trực tiếp qua 2 cọc tiếp điểm đo của đồng hồ.
- Không cần kết nối qua Biến dòng (CT), giúp đơn giản hóa sơ đồ đấu nối và tiết kiệm chi phí vật tư cho các tủ điện dòng nhỏ.
Lưu ý quan trọng khi lắp đặt: Luôn ngắt nguồn điện trước khi đấu nối. Đảm bảo chọn dây dẫn có tiết diện phù hợp với dòng điện 30A và siết chặt các cọc đấu nối để tránh bị mô-ve, gây phát nhiệt sinh cháy nổ.
3. Ứng Dụng Thực Tế Trong Hệ Thống Điện
- Tủ điện dân dụng & công nghiệp nhỏ: Lắp đặt trên mặt tủ điện phân phối tầng, tủ điện căn hộ, tủ điều khiển hệ thống chiếu sáng.
- Tủ điều khiển thiết bị: Dùng để giám sát dòng làm việc của các động cơ 1 pha / 3 pha công suất vừa và nhỏ (như máy bơm nước, quạt thông gió, máy nén nhỏ).
4. Hướng Dẫn Lắp Đặt & Bảo Trì Thiết Bị

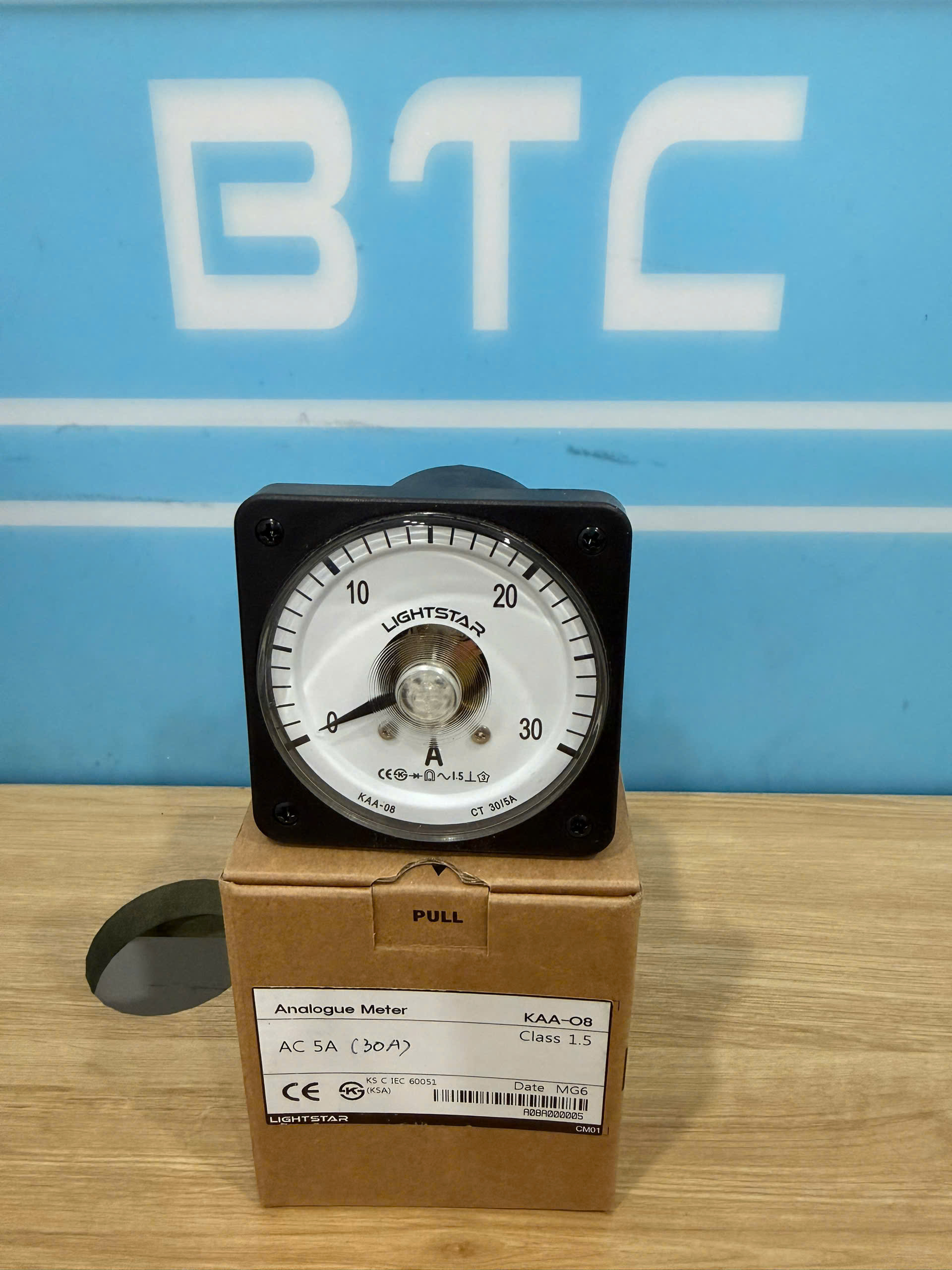

- Kiểm tra trước khi lắp: Kiểm tra kim chỉ xem có nằm đúng vị trí vạch 0 hay không (xoay nhẹ nút chỉnh zero cơ học bên dưới mặt kính nếu kim bị lệch).
- Khoét lỗ mặt tủ: Khoét lỗ tròn đường kính Ø66mm trên mặt cánh tủ điện, gá đồng hồ vào và siết ngàm cố định.

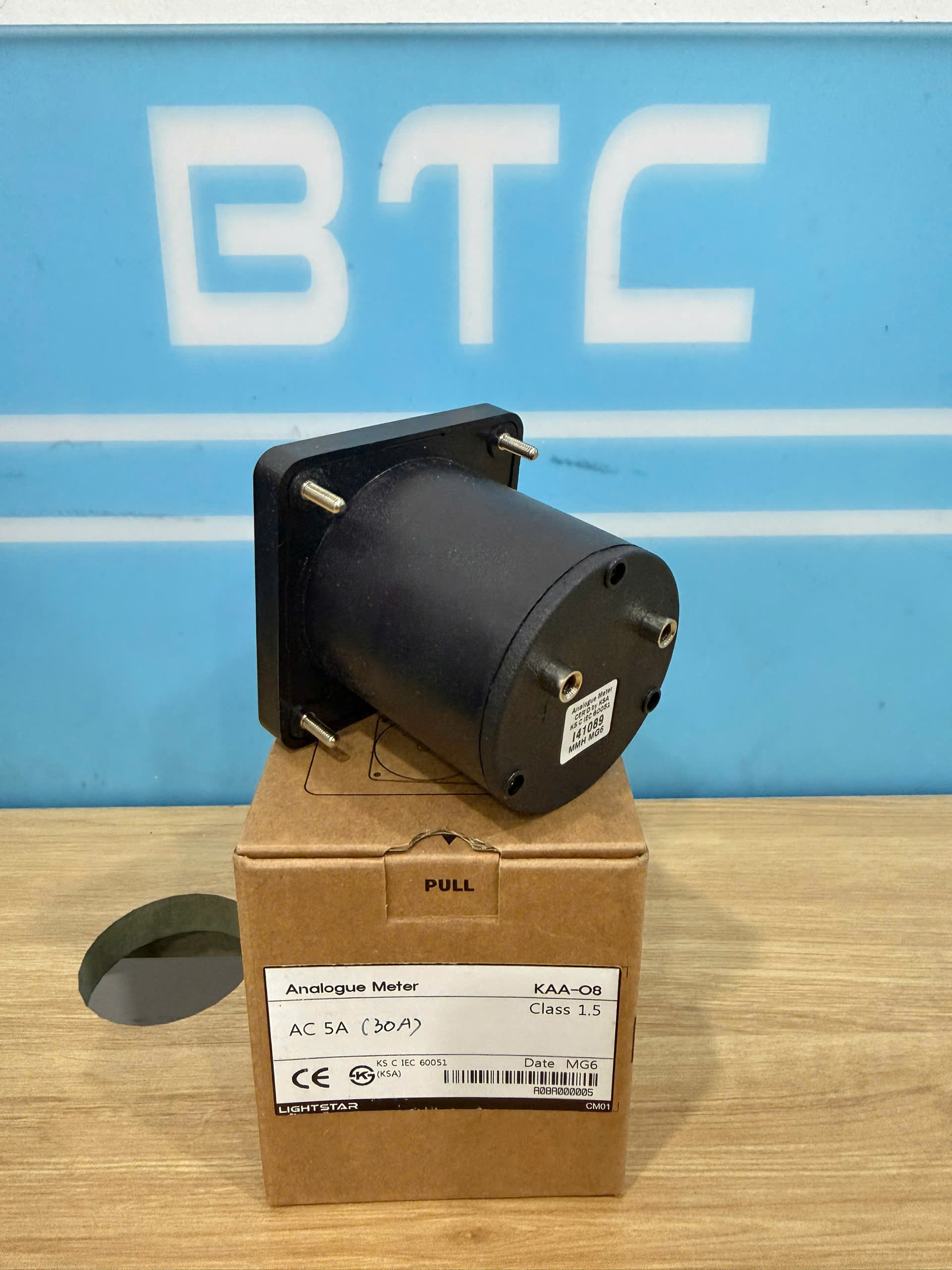

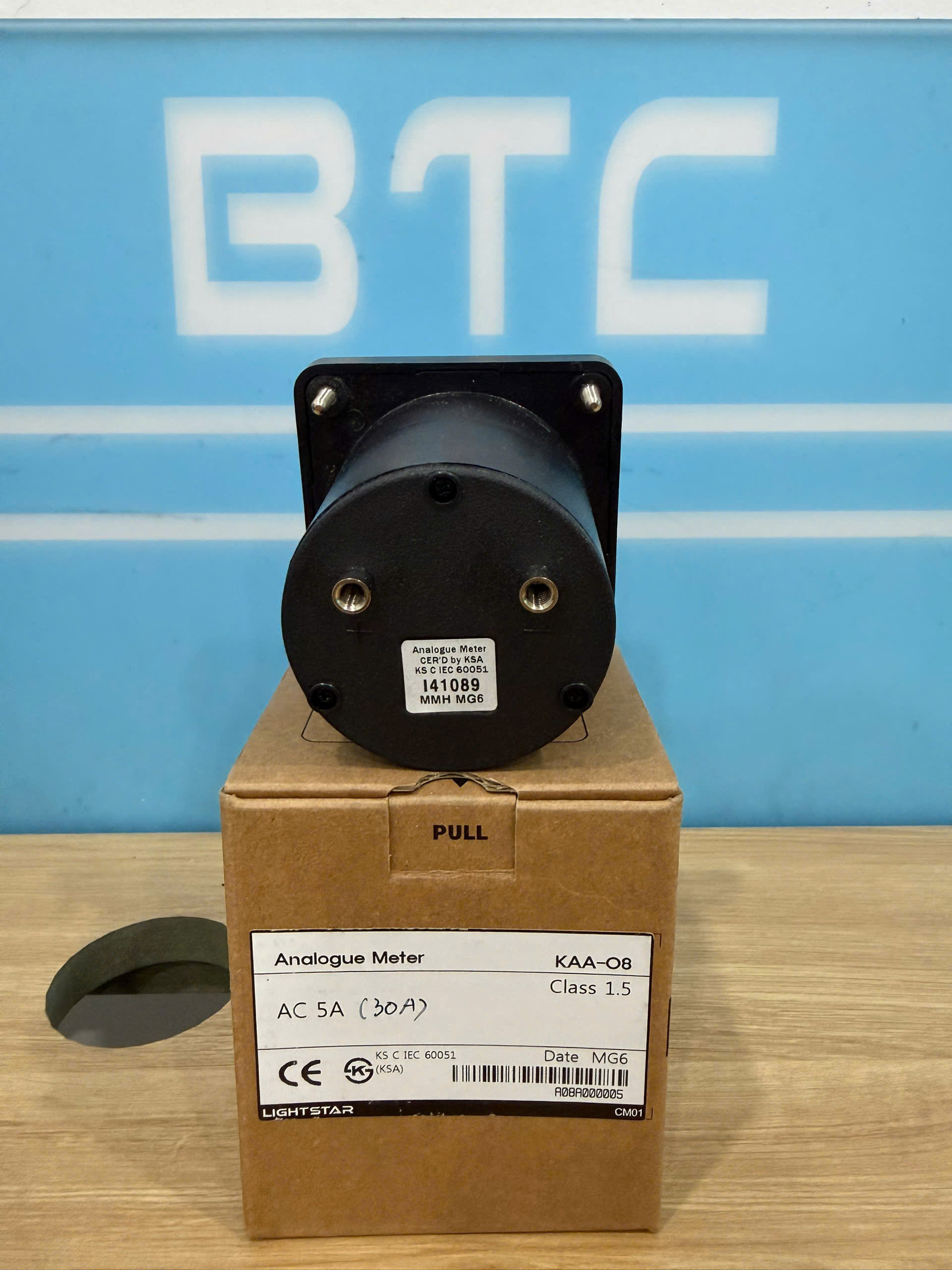

- Đấu nối dây dẫn: Đấu nối tiếp dây pha của nguồn phụ tải vào 2 cọc đấu sau lưng đồng hồ. Siết chặt ốc vít đấu nối.
5. Câu Hỏi Thường Gặp (FAQ)
Q: Đồng hồ KAA-08 30A có cần mua thêm Biến dòng CT không?
A: Không. Mã KAA-08 30A đo trực tiếp dòng điện lên tới 30A, do đó bạn không cần mua thêm biến dòng CT.
Q: Kích thước khoét lỗ của KAA-08 là bao nhiêu?
A: Kích thước mặt ngoài là 80x80mm và kích thước lỗ khoét tròn là Ø66mm (nhỏ hơn so với dòng KAA-11 khoét Ø102mm).
