Thông Số Kỹ Thuật Đồng Hồ Đo Dòng AC KAA-11
1. Bảng Thông Số Kỹ Thuật Chi Tiết
| Tên sản phẩm | Đồng Hồ Đo Dòng Analogue Meter AC KAA-11 500A |
| Thương hiệu / Hãng sản xuất | LIGHTSTAR |
| Xuất xứ | Hàn Quốc (Made in Korea) |
| Loại hiển thị | Kim chỉ (Analogue / Pointer Type) |
| Dạng dòng điện đo | Dòng điện xoay chiều (AC Current) |
| Dải thang đo (Scale) | 0 - 500A (Scale ratio: 500/5A) |
| Tín hiệu đầu vào (Input) | 5A (Đo gián tiếp thông qua biến dòng CT 500/5A) |
| Cấp chính xác (Accuracy Class) | CL 2.5 (Sai số tối đa 2.5%) |
| Dung lượng tiêu thụ (Burden) | 2.5 VA |
| Khả năng chịu quá tải (Overload Rate) | 300% dòng định mức (trong vòng vài giây) |
| Tần số định mức (Frequency) | 50 / 60 Hz |
| Kích thước mặt ngoài (Dimension) | 110 x 110 mm |
| Kích thước lỗ khoét mặt tủ (Cut-out) | Ø102 mm (Hình tròn) |
| Vật liệu vỏ | Nhựa kỹ thuật cao cấp, chống cháy, độ bền cơ học cao |
| Nhiệt độ môi trường hoạt động | -10°C đến +50°C (Độ ẩm < 85% RH) |
| Tiêu chuẩn chứng nhận | CE, KS C 1303 (Korean Standard) |
| Thời gian bảo hành | 12 Tháng chính hãng |
2. Nguyên Lý Hoạt Động & Sơ Đồ Đấu Nối Kỹ Thuật
Đồng hồ KAA-11 500A Lightstar hoạt động theo nguyên lý đo gián tiếp thông qua Biến dòng (Current Transformer - CT) tỉ số 500/5A:
- Dòng điện tải chính (lên tới 500A) chạy qua cuộn sơ cấp của biến dòng CT 500/5A.
- Cuộn thứ cấp của CT sẽ biến đổi dòng điện này thành dòng điện tiêu chuẩn 0 - 5A tuyến tính ngõ ra.
- Tín hiệu 0 - 5A này được cấp vào 2 cực đấu nối của đồng hồ KAA-11. Mặt vạch chia của đồng hồ đã được hiệu chuẩn tương ứng theo dải 0 - 500A, cho phép người dùng đọc trực tiếp giá trị dòng tải thực tế.
Lưu ý quan trọng khi lắp đặt: Tuyệt đối KHÔNG được để hở mạch cuộn thứ cấp của biến dòng CT khi hệ thống đang có dòng điện chạy qua sơ cấp để tránh hiện tượng quá áp nguy hiểm gây hỏng thiết bị và mất an toàn.
3. Ứng Dụng Thực Tế Trong Hệ Thống Điện
- Lắp đặt tủ điện công nghiệp: Là thành phần không thể thiếu trên mặt tủ điện phân phối tổng MSB, tủ điện nhánh DB, tủ điều khiển động cơ MCC, tủ tụ bù công suất hạ thế.
- Giám sát vận hành máy móc: Giúp kỹ thuật viên dễ dàng kiểm tra tình trạng mang tải của động cơ 3 pha công suất lớn, máy nén khí, máy biến áp, máy phát điện.
- Kết hợp với khóa chuyển mạch Ampe (Ampe Selector Switch): Cho phép sử dụng 1 đồng hồ KAA-11 500A duy nhất để đo dòng điện lần lượt trên cả 3 pha (R, S, T) thông qua 3 biến dòng CT.
4. Hướng Dẫn Lắp Đặt & Bảo Trì Thiết Bị
- Kiểm tra trước khi lắp: Đảm bảo đồng hồ còn nguyên vẹn, kim chỉ nằm đúng vị trí vạch 0 (sử dụng ốc vặn chỉnh zero cơ học bên dưới mặt kính nếu kim bị lệch).

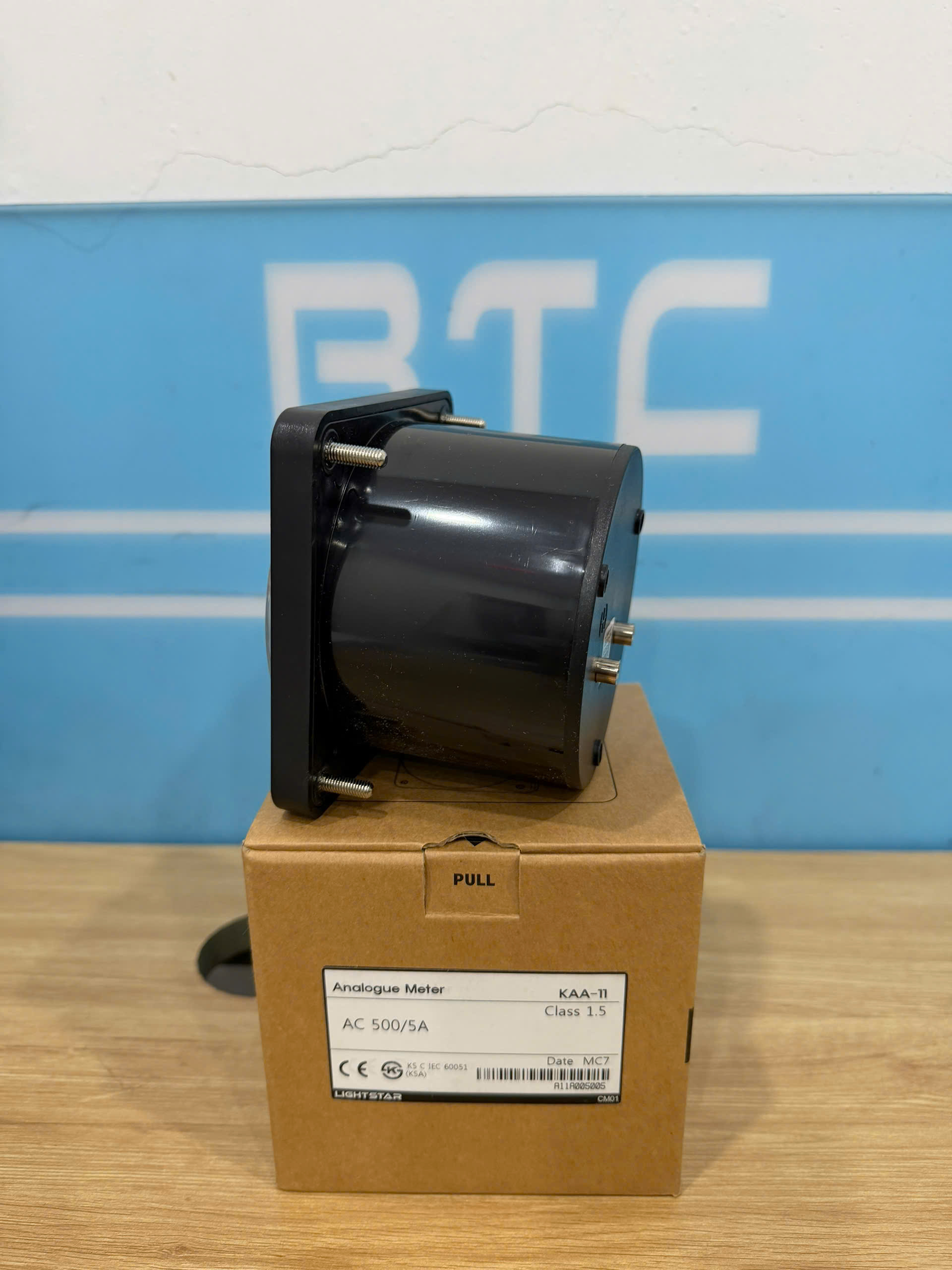

- Khoét lỗ mặt tủ: Tạo lỗ tròn đường kính Ø102mm trên mặt cánh tủ điện, cố định đồng hồ bằng ngàm gá kèm theo.

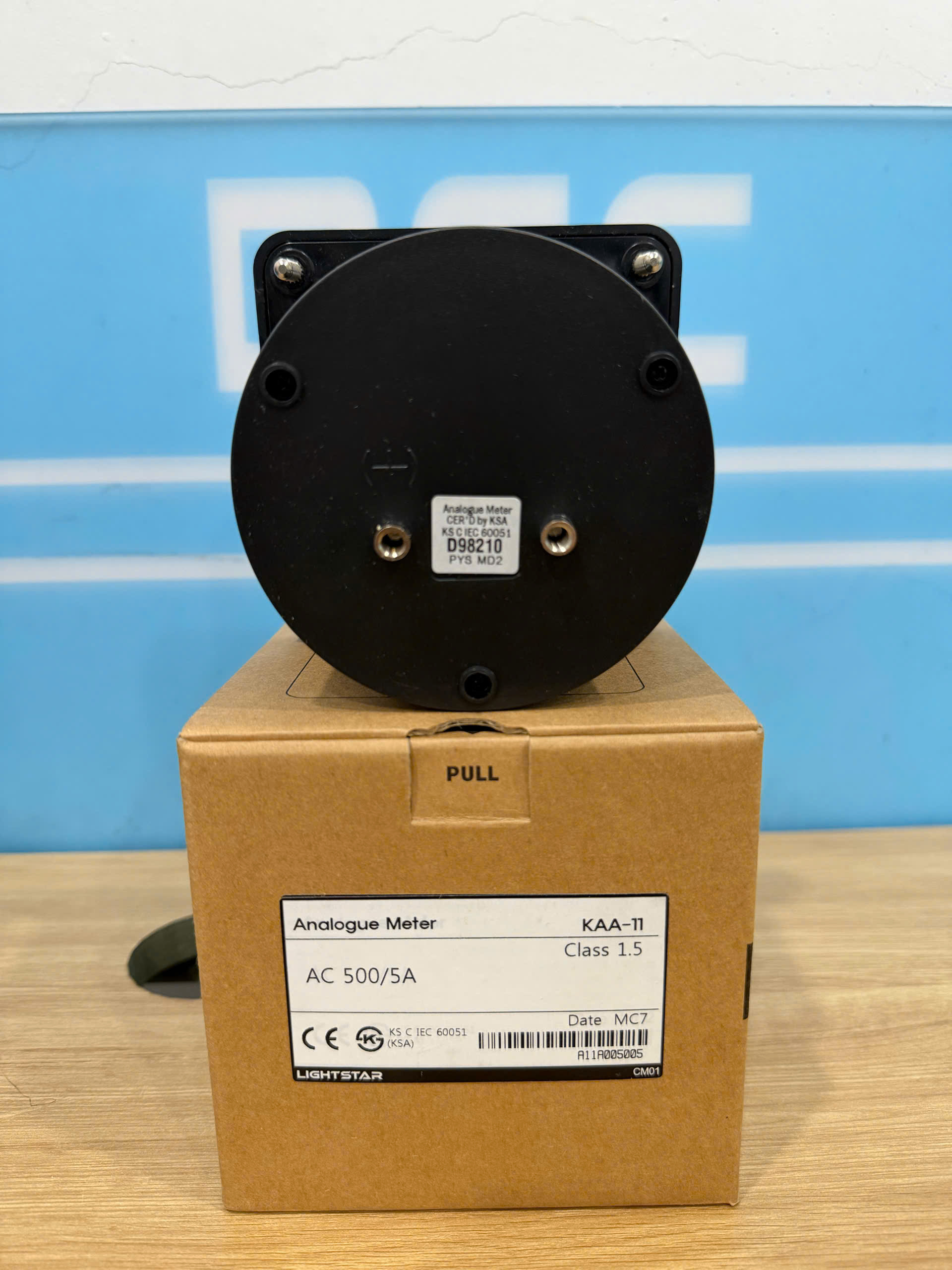

- Đấu nối dây dẫn: Sử dụng dây cáp điện có tiết diện phù hợp (tối thiểu 1.5 - 2.5 mm²) nối từ đầu ra S1, S2 của biến dòng CT 500/5A vào 2 cọc tiếp điểm sau lưng đồng hồ. Siết chặt ốc vít để tránh mô-ve điện.
5. Câu Hỏi Thường Gặp (FAQ)
Q: Đồng hồ KAA-11 500A có đo trực tiếp được dòng 500A không?
A: Không. Đồng hồ KAA-11 500A là loại đo gián tiếp, bắt buộc phải dùng kết hợp với Biến dòng CT tỉ số 500/5A.
Q: Nếu kim đồng hồ không chỉ đúng vạch 0 khi chưa có điện thì xử lý thế nào?
A: Trên mặt trước đồng hồ có nút/ốc vặn căn chỉnh cơ (Zero Adjustment). Dùng tô-vít dẹp nhỏ xoay nhẹ nút này để điều chỉnh kim về đúng vạch số 0.
