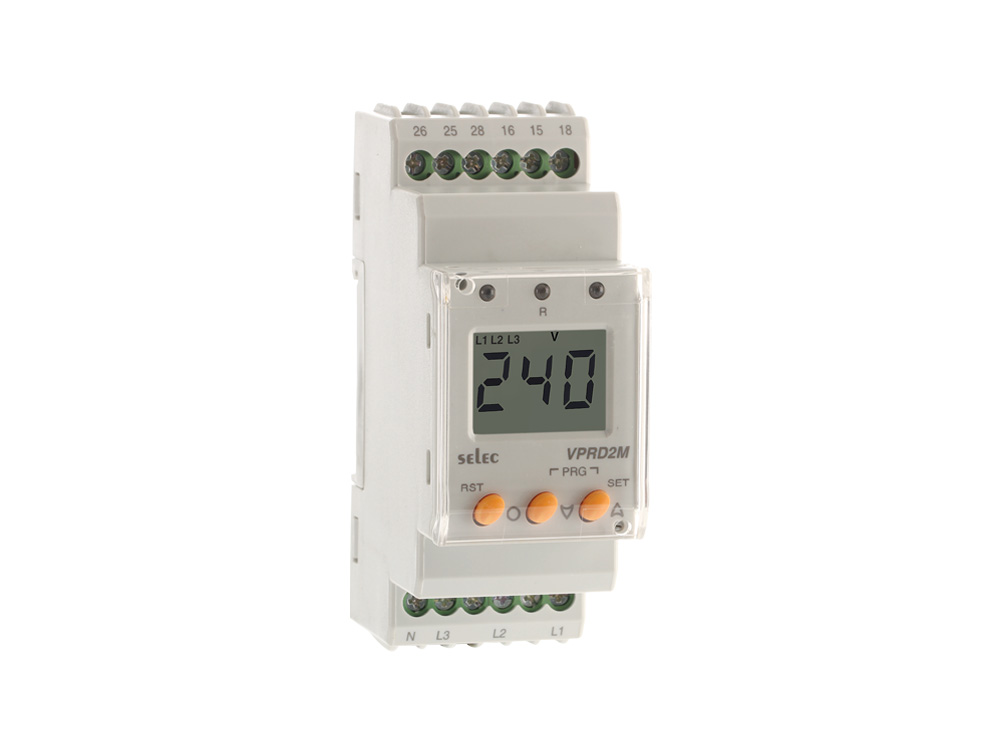

Relay Bảo Vệ Điện Áp Selec VPRD2M-BL – Rơ Le Bảo Vệ Quá Áp, Thấp Áp & Mất Pha
Relay bảo vệ điện áp Selec VPRD2M-BL là thiết bị giám sát và bảo vệ điện áp chuyên dụng thuộc thương hiệu SELEC (Ấn Độ). Sản phẩm được thiết kế kỹ thuật số hiển thị qua màn hình LCD sắc nét, chuyên dùng để phát hiện nhanh chóng các sự cố quá áp, thấp áp, mất pha, sai thứ tự pha và mất cân bằng pha, giúp bảo vệ an toàn tối đa cho động cơ và hệ thống điện 1 pha, 3 pha.
1. Tính Năng Kỹ Thuật Nổi Bật Của Selec VPRD2M-BL
- Màn hình LCD hiển thị đa thông số: Trang bị màn hình LCD 3 chữ số giúp người vận hành dễ dàng theo dõi giá trị điện áp thực tế và cài đặt các tham số bảo vệ.
- Đa năng cho mạng điện 1 pha & 3 pha: Linh hoạt sử dụng cho cả lưới điện 1 pha 2 dây và 3 pha 4 dây.
- Cơ chế bảo vệ toàn diện: Giám sát chính xác các lỗi điện áp phổ biến: Quá áp, Thấp áp, Mất cân bằng pha, Mất pha và Đảo thứ tự pha.
- Thời gian trễ tác động linh hoạt: Cho phép cài đặt thời gian trễ ngắt (Trip delay) từ 0 đến 99 giây, tránh hiện tượng ngắt nhầm khi điện áp chập chập chập chờn thoáng qua.
- Ngõ ra tiếp điểm kép: Trang bị 2 tiếp điểm ngõ ra C/O (NO/5A, NC/3A @ 250V AC) linh hoạt cho các mạch cảnh báo và ngắt khởi động từ.
2. Thông Số Kỹ Thuật Chi Tiết Selec VPRD2M-BL
| Thông số kỹ thuật | Giá trị / Chi tiết |
|---|---|
| Tên sản phẩm | Relay bảo vệ điện áp Selec VPRD2M-BL |
| Mã sản phẩm (SKU) | VPRD2M-BL |
| Thương hiệu | SELEC |
| Xuất xứ | Ấn Độ (India) |
| Mạng điện kết nối | 1 pha 2 dây (1P2W), 3 pha 4 dây (3P4W) |
| Màn hình hiển thị | LCD 3 chữ số |
| Dải cài đặt Quá áp (Over Voltage) | 242 - 288V AC (L-N) |
| Dải cài đặt Thấp áp (Under Voltage) | 127 - 219V AC (L-N) |
| Mất cân bằng pha (Asymmetry) | 5% - 30% |
| Thời gian trễ (Trip Time Delay) | 0 - 99 giây |
| Rơ le ngõ ra (Output Relay) | 2 C/O (NO: 5A @ 250V AC, NC: 3A @ 250V AC) |
| Nguồn cấp (Supply Voltage) | Lấy trực tiếp từ nguồn điện áp ngõ vào |
| Kiểu gá lắp | Gài thanh Ray DIN (35mm) |
| Tình trạng sản phẩm | Mới 100% - Bảo hành chính hãng 12 tháng |
3. Ứng Dụng Thực Tế
Relay bảo vệ điện áp Selec VPRD2M-BL được ứng dụng rộng rãi trong:
- Bảo vệ động cơ 3 pha trong các hệ thống máy bơm, máy nén khí, quạt công nghiệp tránh cháy nổ do mất pha hay lệch pha.
- Lắp đặt trong các tủ điện phân phối MSB/DB, tủ chuyển nguồn tự động ATS, tủ điều khiển tự động hóa.
- Bảo vệ hệ thống điện tử nhạy cảm, thiết bị công nghiệp đắt tiền trước hiện tượng sồi áp hoặc sụt áp bất ngờ.
4. Hướng Dẫn An Toàn Khi Lắp Đặt & Sử Dụng
- Ngắt nguồn điện hoàn toàn trước khi tiến hành đấu nối dây vào relay.
- Đấu nối đúng sơ đồ chân cực (L1, L2, L3, N và tiếp điểm ngõ ra) ghi trên thân thiết bị.
- Cài đặt các ngưỡng điện áp bảo vệ và thời gian trễ phù hợp với đặc tính chịu tải của thiết bị phía sau.
- Siết chặt các đầu cos đấu nối để tránh mô-vê nhiệt làm hư hỏng relay.
