Relay Bảo Vệ Dòng Rò Mikro - DIN300

Relay bảo vệ dòng rò Mikro DIN300

1. Tổng quan Mikro DIN300 là dòng Earth Leakage Relay chuyên dụng cho các tủ điện phân phối và điều khiển. Thiết bị đóng vai trò là "chốt chặn" an toàn, giám sát sự cố rò điện bằng cách đo tổng dòng qua biến dòng thứ tự không (ZCT), từ đó kích hoạt relay ngắt mạch khi dòng dư vượt ngưỡng cài đặt.

2. Thông số và đặc tính kỹ thuật

• Nguyên lý đo: ZCT (Zero Current Transformer). Lưu ý: Độ chính xác phụ thuộc hoàn toàn vào việc lắp đặt ZCT đúng chiều và đủ số vòng dây dẫn.

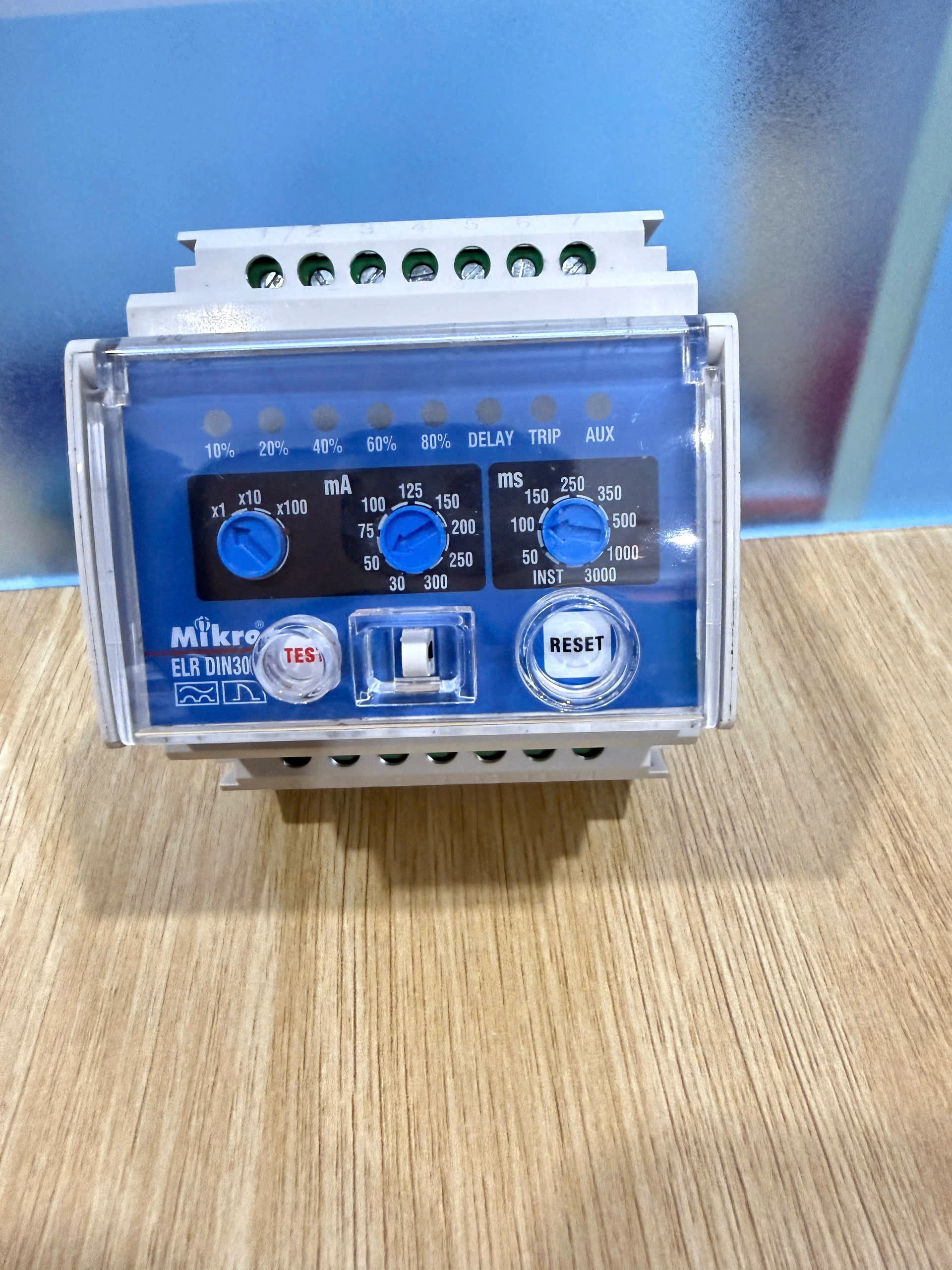

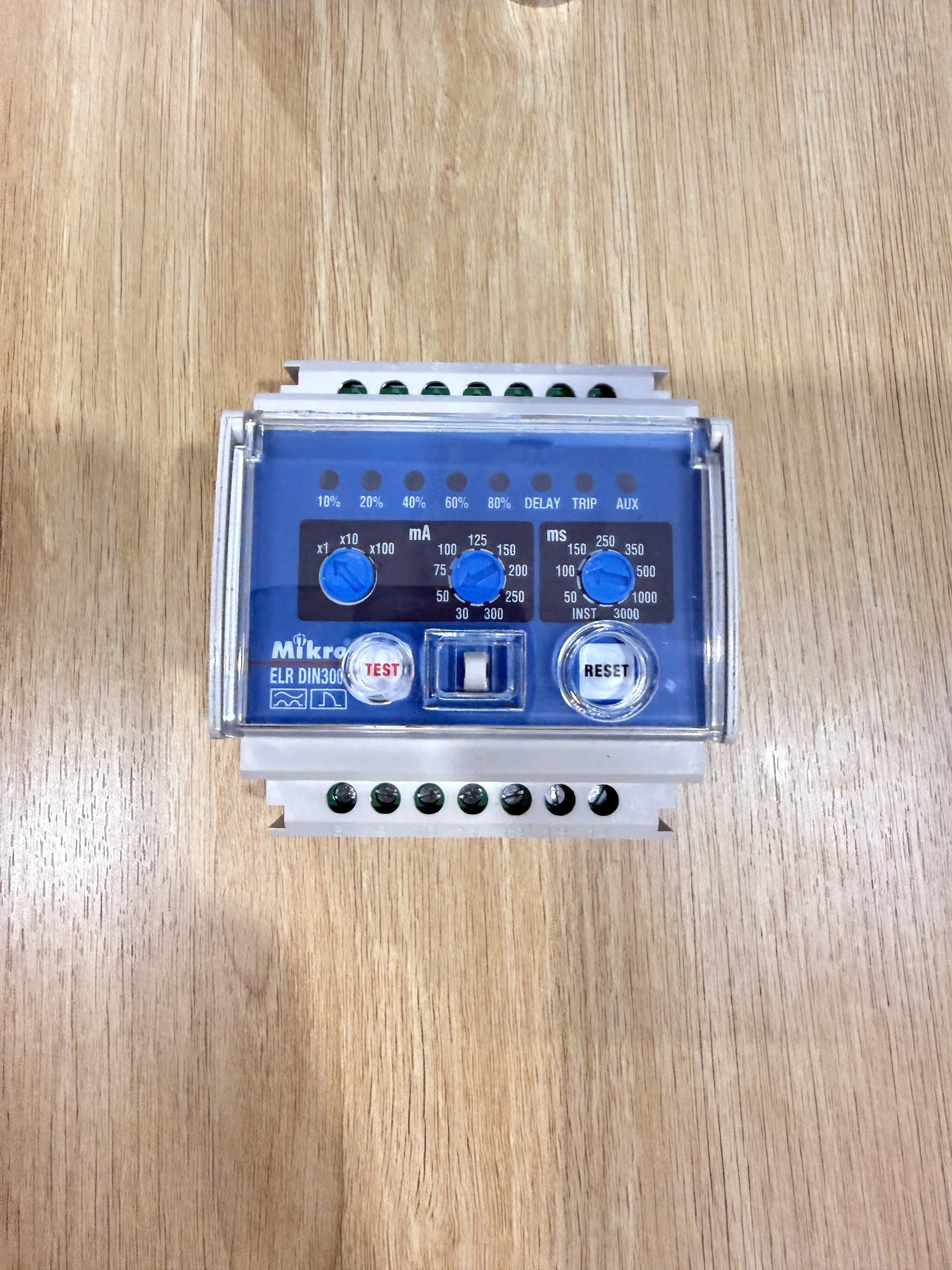

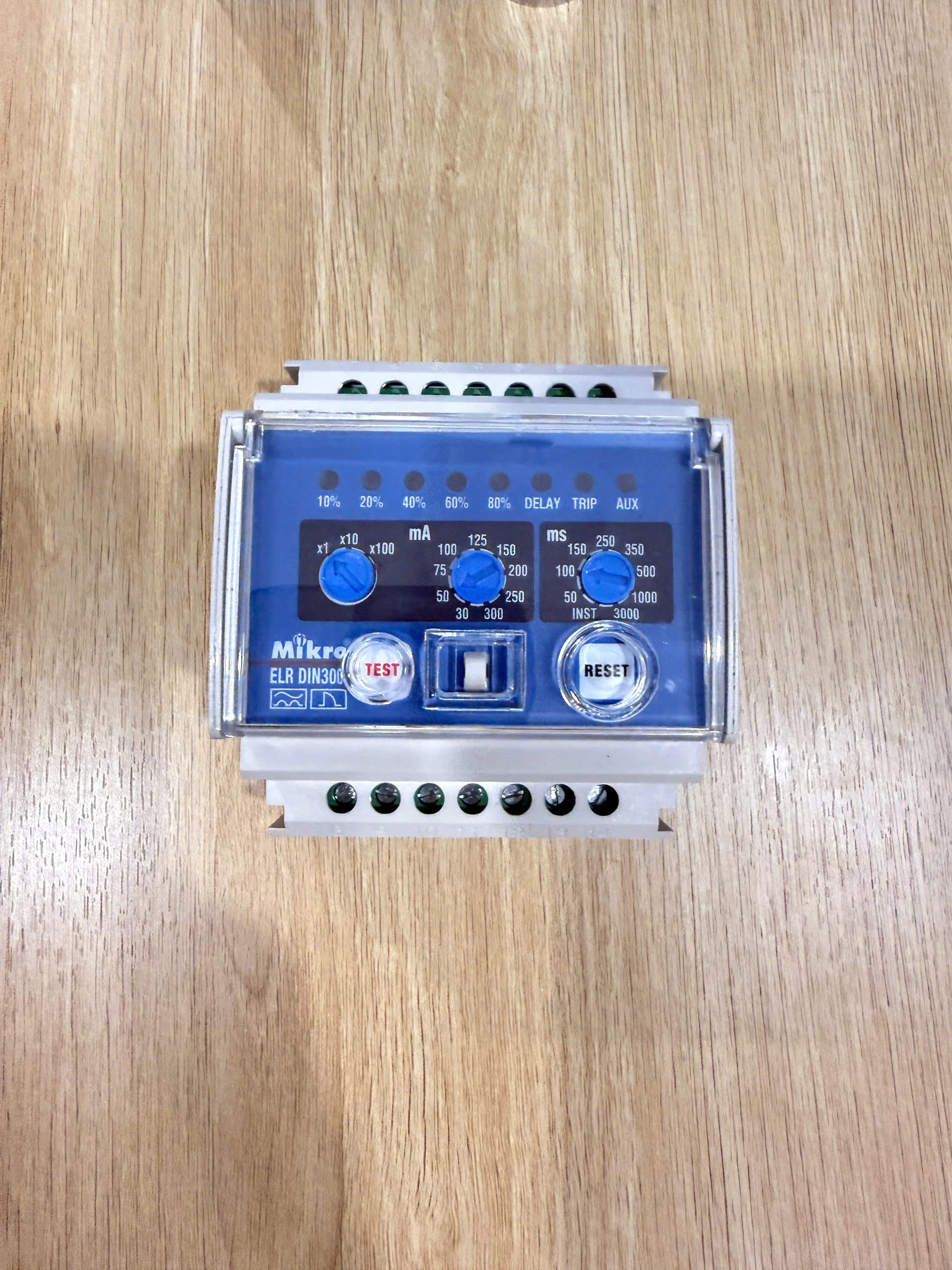

• Cài đặt (Setting):

  • I∆n (Dòng rò): Cho phép tinh chỉnh ngưỡng trip. Cần tính toán kỹ dựa trên dòng rò tự nhiên của hệ thống để tránh tình trạng "trip giả" (nuisance tripping).

  • ∆t (Thời gian trễ): Điều chỉnh để đạt tính chọn lọc (selectivity) với các thiết bị hạ nguồn.

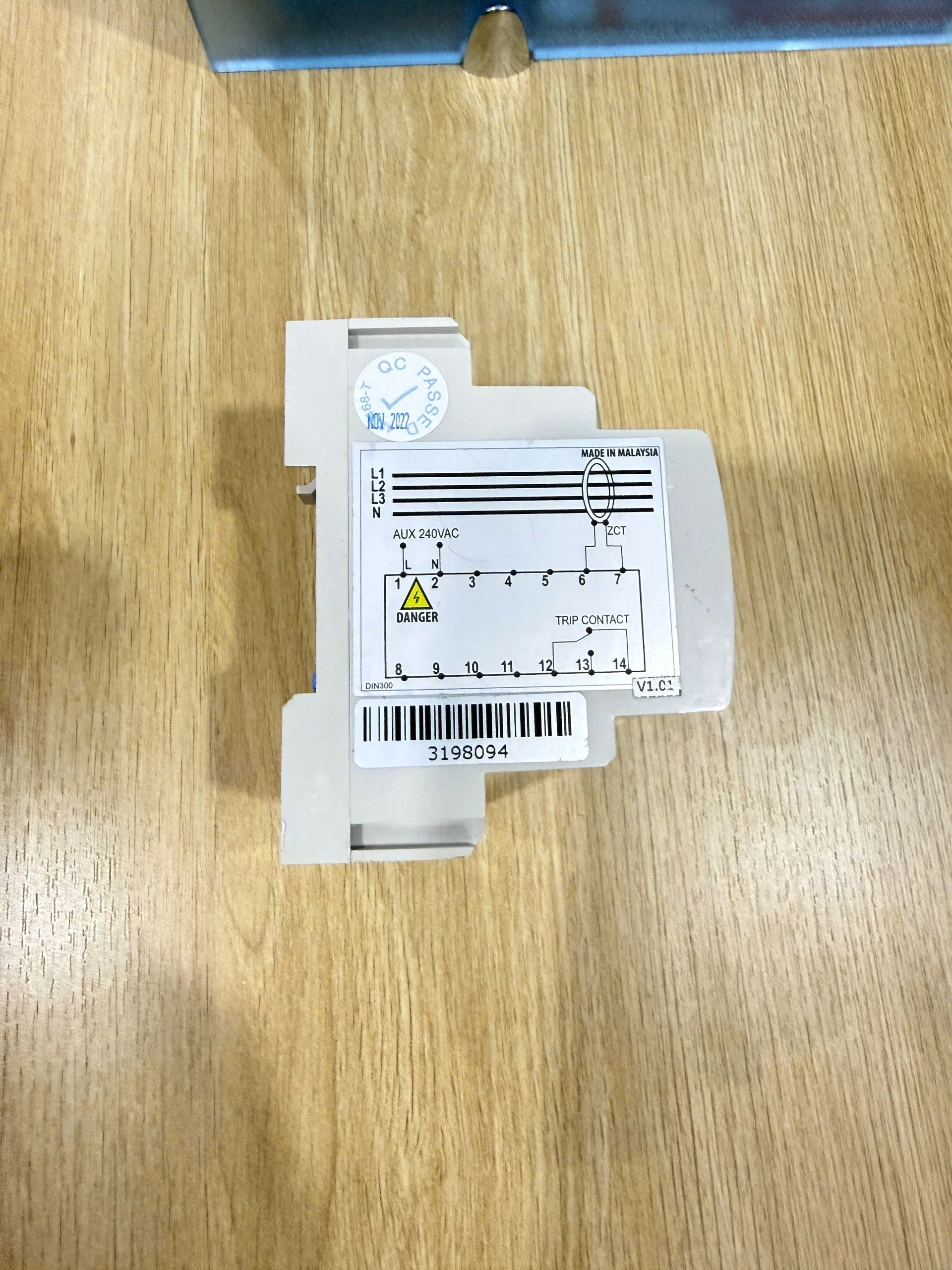

• Kết cấu: Dạng Module (DIN Rail), giúp tối ưu hóa diện tích tủ điện.

• Tín hiệu đầu ra: Relay output (thường dùng để cắt cuộn coil của MCCB/ACB thông qua Shunt trip).

3. Kinh nghiệm lắp đặt và vận hành (Engineering Notes)

• Xử lý nhiễu: Trong môi trường công nghiệp có nhiều biến tần (VFD) hoặc tải phi tuyến, nên kiểm tra kỹ vấn đề sóng hài. DIN300 có khả năng lọc nhiễu tốt, nhưng cần đảm bảo ZCT được lắp đặt cách xa nguồn từ trường mạnh.

• Lỗi thường gặp (Troubleshooting): * Trip nhầm: 90% nguyên nhân do lắp đặt sai ZCT hoặc đi dây không đúng (luồn thiếu dây trung tính, hoặc dây bảo vệ PE đi qua ZCT).

  • Không trip khi có sự cố: Kiểm tra tiếp điểm đầu ra của relay và cuộn Shunt trip của MCCB.

• Kiểm tra định kỳ: Sử dụng chức năng Test/Reset trên mặt thiết bị để đảm bảo relay vẫn hoạt động ổn định, tránh tình trạng tiếp điểm bị dính hoặc oxy hóa sau thời gian dài vận hành.

4. Ứng dụng thực tế

• Phù hợp cho các hệ thống yêu cầu tiêu chuẩn an toàn điện cao như: nhà xưởng, tòa nhà, trạm biến áp hạ thế.

• Đặc biệt hiệu quả trong việc bảo vệ con người (chống giật) và phòng chống cháy nổ do dòng rò tại các vị trí cách điện suy giảm.

Đánh giá: DIN300 là thiết bị "nồi đồng cối đá" đặc trưng của Mikro. Ưu điểm là tính ổn định cao, tài liệu kỹ thuật rõ ràng, dễ thay thế (tương thích hầu hết các loại ZCT cùng dòng). Nếu bạn cần một giải pháp bảo vệ rò điện đơn giản, bền bỉ cho tủ phân phối thì đây là lựa chọn hàng đầu.
