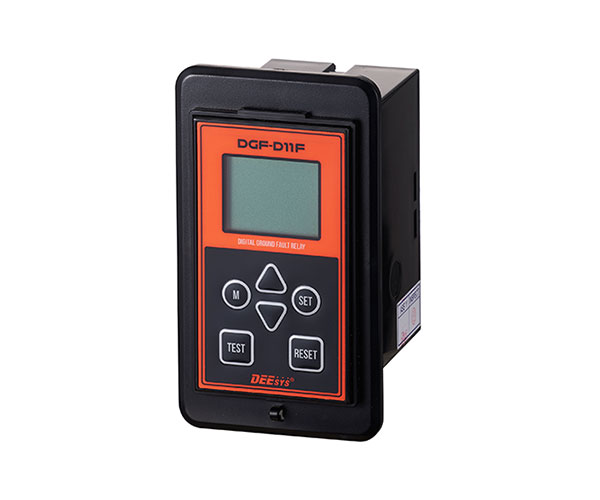

| Mã sản phẩm | DGF-D11F ( Thay thế mã cũ DER-F11 ) |
| Loại | Rờ le bảo vệ dòng rò và chạm đất có tiếp điểm Tríp |
| Vị trí lắp đặt | Mặt tủ |
| Nguồn cấp | 110 - 220V AC/DC |
| Số kênh giám sát và bảo vệ | 1 |
| Cổng truyền thông | Không |
| ZCT Input | 200mA/ 100mV |
| Kích thước sản phẩm ( W x H X D ) mm | 70 x 124 x 102 mm |
2. Nguyên lý hoạt động
Relay Deesys DGF-D11F nhận tín hiệu dòng điện thứ tự không từ các biến dòng đo lường (CT hoặc ZCT). Khi xuất hiện dòng rò hoặc một pha bị chạm đất (chạm vỏ thiết bị), sự cân bằng dòng điện giữa các pha bị phá vỡ. Relay sẽ tính toán toán học, nếu trị số này vượt quá ngưỡng cài đặt (I>) và duy trì lâu hơn thời gian trễ (t>), tiếp điểm ngõ ra sẽ đóng lại để kích hoạt cuộn Shunt Trip, ngắt Aptomat (MCCB/ACB) để bảo vệ vùng sự cố.
Sơ đồ kết nối :
_20230622113902_1725264590.jpg)
