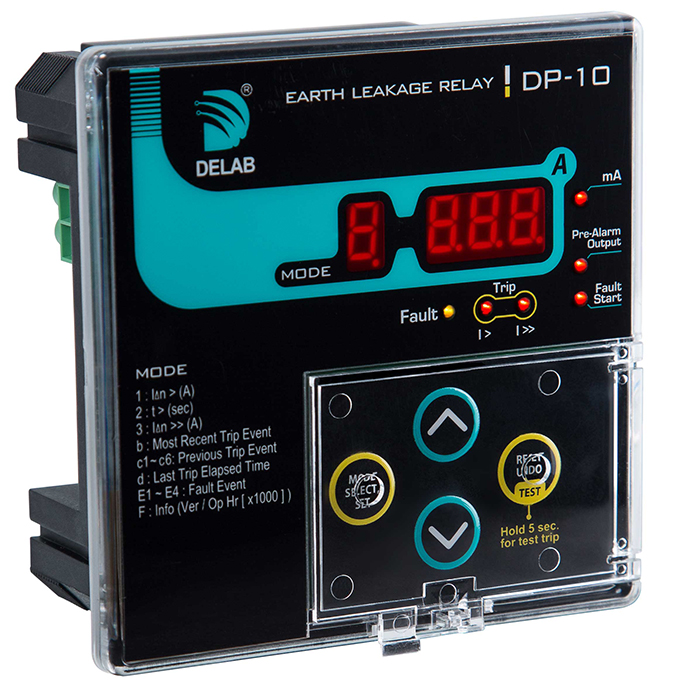

Tổng quan kỹ thuật Relay Bảo Vệ Dòng Rò Delab DP-10
Relay bảo vệ dòng rò Delab DP-10 (Earth Leakage Relay - ELR) là thiết bị kỹ thuật số chuyên dụng do thương hiệu Delab (Malaysia) nghiên cứu và sản xuất. Sản phẩm có chức năng liên tục giám sát dòng rò điện trong hệ thống điện 3 pha/1 pha, tự động cắt nguồn khi phát hiện sự cố rò rỉ điện vượt ngưỡng cài đặt, bảo vệ an toàn tối đa cho người vận hành và thiết bị công nghiệp.
Sở hữu bộ vi xử lý thông minh, màn hình LED 7 đoạn hiển thị số thực, chuẩn giao tiếp RS-485 Modbus RTU và tuân thủ chặt chẽ tiêu chuẩn quốc tế IEC 60255-26, rơ le Delab DP-10 đáp ứng hoàn hảo các yêu cầu khắt khe trong tủ phân phối hạ thế và tủ điều khiển tự động hóa.
Bảng Thông Số Kỹ Thuật Chi Tiết Delab DP-10
| Mã sản phẩm (SKU) | DP-10 (Phiên bản: DP-10-220A / DP-10-024D) |
| Thương hiệu / Xuất xứ | DELAB / Malaysia |
| Dòng rò cài đặt mức thấp (Low-set IΔn) | 30mA – 50.0A (Tùy chỉnh linh hoạt) |
| Thời gian trễ tác động (Low-set delay t) | 0.03 giây – 20.0 giây |
| Dòng rò cài đặt mức cao (High-set IΔn) | OFF / 0.1A – 20.0A |
| Thời gian cắt tức thời (High-set delay) | Cố định 30ms (0.03 giây) |
| Nguồn nguồn cung cấp (Aux. Power) | DP-10-220A: 65~275 VAC / 90~300 VDC DP-10-024D: 16~36 VDC |
| Tần số định mức | 50 / 60 Hz |
| Cổng giao tiếp truyền thông | RS-485 Modbus RTU (Kết nối qua Module mở rộng A-01s / A-01SP) |
| Bộ nhớ lưu trữ nhật ký lỗi | Ghi lại 7 sự cố gần nhất & 4 lỗi khởi động từng pha (Tích hợp đếm thời gian xảy ra sự cố trong 99 ngày) |
| Thiết bị cảm biến dòng rò kèm theo | Khuyến nghị kết hợp với biến dòng rò ZCT của DELAB (Mã ZCT-40S, ZCT-60S, ZCT-80S,...) |
| Cấp bảo vệ mặt trước | IP-54 (Chống bụi và bắn nước khi lắp mặt tủ) |
| Kích thước vỏ / Lỗ cắt mặt tủ | 99.2 x 99.2 x 45 mm / Lỗ khoét: 92 x 92 mm |
| Tiêu chuẩn áp dụng | IEC 60255-26 Standard |
Đặc Điểm Kỹ Thuật & TÍnh Năng Nổi Bật Của Delab DP-10
- Bảo vệ 2 cấp độ (Dual Setting Protection): Cho phép cài đặt riêng biệt dòng rò mức thấp (Low-set) kèm thời gian trễ chống cắt nhầm, và dòng rò mức cao (High-set) tác động siêu tốc 30ms cho các trường hợp chạm chập nghiêm trọng.
- Màn hình hiển thị LED 7 đoạn: Hiển thị trực tiếp giá trị dòng rò thực tế theo thời gian thực (Real-time Earth Leakage Current) cùng hệ thống đèn LED cảnh báo rõ ràng.
- Khả năng giám sát & Truyền thông thông minh: Tích hợp cổng RS-485 Modbus RTU cho phép kết nối dữ liệu về trung tâm giám sát BMS/SCADA tòa nhà hoặc nhà máy.
- Nhật ký sự cố thông minh (Fault Recording): Lưu trữ 7 sự cố dòng rò gần nhất giúp kỹ sư điện nhanh chóng khoanh vùng lỗi, phân tích nguyên nhân và bảo trì sự cố hiệu quả.
Sơ Đồ Kỹ Thuật & Ứng Dụng Lắp Đặt
Relay dòng rò Delab DP-10 bắt buộc phải sử dụng kết hợp với Biến dòng thứ cấp ZCT (Zero Phase Current Transformer) của Delab bao quanh các dây pha và dây trung tính của hệ thống.
Ứng dụng phổ biến:
- Lắp đặt trong các Tủ phân phối chính (MSB), Tủ phân phối nhánh (DB) của tòa nhà, chung cư, nhà xưởng.
- Bảo vệ chống dòng rò cho hệ thống máy móc sản xuất, máy công cụ, hệ thống bơm công nghiệp.
- Tích hợp trong hệ thống quản lý năng lượng và an toàn điện hạ thế.
Thông Số Kỹ Thuật Relay Bảo Vệ Dòng Rò DELAB - DP-10
- Hiển thị giá trị thực LED 7 đoạn, LED trạng thái hoạt động, trạng thái sự cố rõ ràng.
- Cài đặt dòng rò mức thấp Low set: 30mA – 50A, thời gian tác động t> = 0.03s – 20s
- Cài đặt dòng rò mức cao High set: off/ 0.1A - 20A thời gian cắt tức thời không cho phép chỉnh (cố định 30ms).
- Nguồn cung cấp: DP-10-220a: 65-275Vac/ 90-300Vdc; DP-10-024d: 16-36Vdc
- Kết nối truyền thông RS-485 Modbus RTU với Module A-01s/A-01SP (option).
- Cấp bảo vệ khi lắp mặt tủ đạt chuẩn IP-54
- Ghi lại sự cố 7 lỗi gần nhất, 4 lỗi khởi động từng pha, Cho phép xem thời gian xảy ra sự cố trong vòng 99 ngày.
- Đáp ứng tiêu chuẩn IEC-60255-26 Standard
- Dùng kết hợp với ZCT DELAB (NSX khuyến cáo để đạt cấp chính xác & an toàn cao nhất)
- Size W x H x D : 99,2 x 99,2x 45 mm. Mặt tủ cắt: 92x92mm
