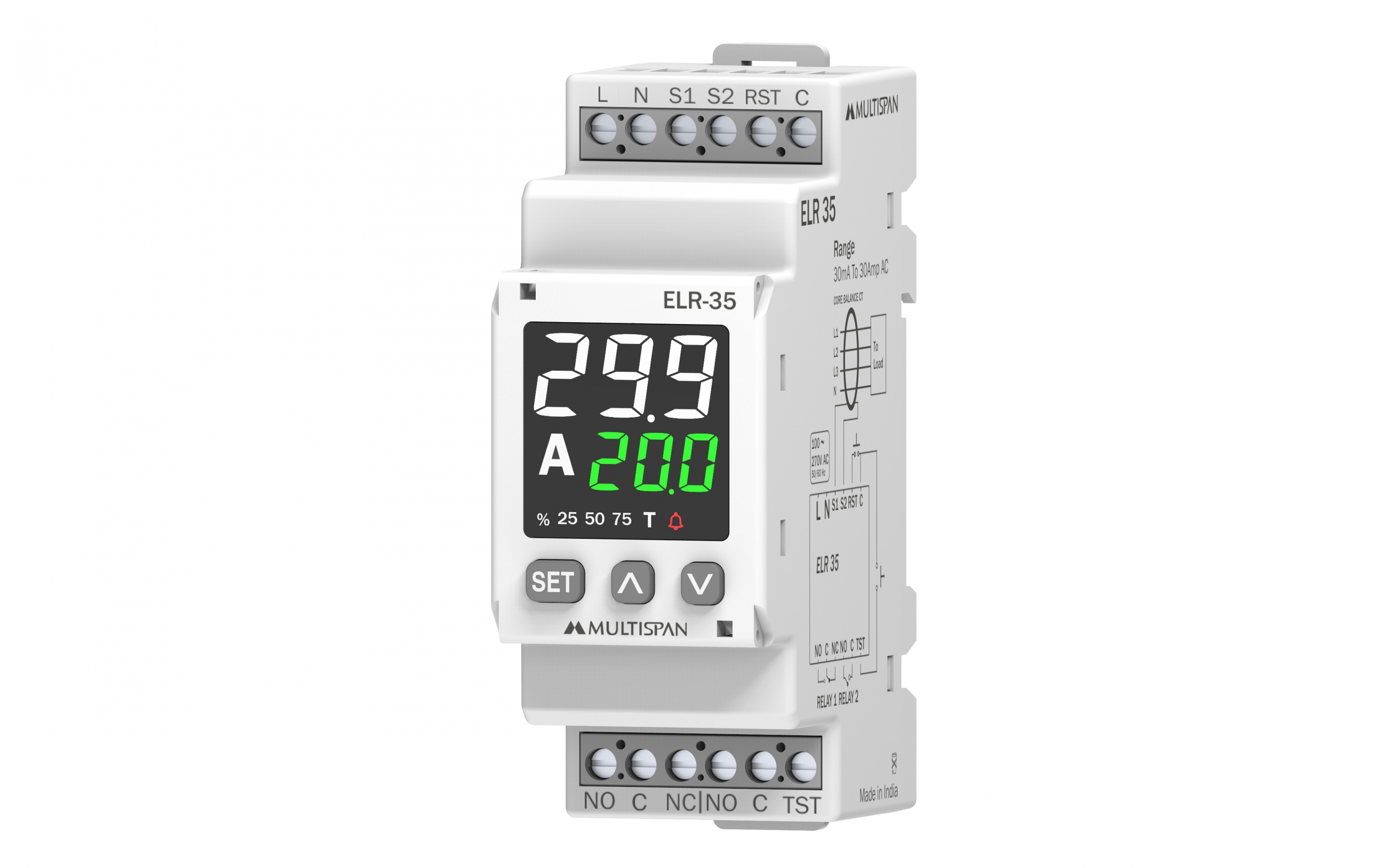

Bạn đang tìm kiếm relay bảo vệ dòng rò nhỏ gọn gắn thanh ray (DIN-rail) để tối ưu không gian tủ điện công nghiệp và dân dụng? Relay Bảo Vệ Dòng Rò Multispan ELR-35 (Earth Leakage Relay - ELR) là thiết bị giám sát dòng rò chuyên dụng, phát hiện sớm sự cố rò rỉ điện, chạm đất và ngắt mạch kịp thời để bảo vệ an toàn cho con người cũng như thiết bị.
Sản phẩm thiết kế chuẩn công nghiệp, kết hợp đồng bộ với các dòng Biến dòng thứ tự không ZCT Multispan (CBCT-35, CBCT-70, CBCT-120, CBCT-210), mang lại độ chính xác cao, lọc nhiễu tốt và rất dễ dàng cài đặt các ngưỡng bảo vệ.
BẢNG THÔNG SỐ KỸ THUẬT & KÍCH THƯỚC CHI TIẾT MULTISPAN ELR-35
| Thông số kỹ thuật | Chi tiết sản phẩm |
|---|---|
| Mã sản phẩm (SKU) | ELR-35 |
| Thương hiệu | Multispan (Chính hãng) |
| Chức năng chính | Bảo vệ dòng rò / Chống chạm đất (Earth Leakage Protection) |
| Dải cài đặt dòng rò (IΔn) | 30mA - 30A (Cài đặt linh hoạt theo cấp bảo vệ) |
| Thời gian tác động (Delay Time) | 0.00 giây đến 10.0 giây (Cài đặt độ trễ ngắt) |
| Nguồn cấp (Supply Voltage) | 230V AC ± 10%, 50/60Hz |
| Cảm biến kết hợp | Sử dụng cùng biến dòng thứ tự không (ZCT/CBCT Multispan) |
| Ngõ ra điều khiển (Output Relay) | 1 Cặp tiếp điểm Relay (NO/NC), 5A @ 250V AC |
| Tín hiệu cảnh báo (Indication) | Đèn LED báo nguồn (Power), Báo sự cố (Trip) và Báo dòng rò |
| Kích thước sản phẩm | 35 x 90 x 60 mm (Rộng x Cao x Sâu - Dạng Module 2U) |
| Kiểu lắp đặt | Gắn thanh Ray (DIN-Rail 35mm) |
| Nhiệt độ hoạt động | -10°C đến +55°C |
| Chất liệu vỏ | Nhựa ABS chống cháy, cách điện an toàn |
| Tiêu chuẩn áp dụng | IEC 60255-6 / IEC 60947-2 Annex M |
ƯU ĐIỂM VƯỢT TRỘI CỦA RELAY BẢO VỆ DÒNG RÒ MULTISPAN ELR-35
- Thiết kế dạng Module nhỏ gọn (35mm): Lắp đặt trực tiếp trên thanh ray DIN-Rail chuẩn, tiết kiệm tối đa diện tích bên trong tủ điện.
- Cài đặt linh hoạt & Chính xác: Dải điều chỉnh dòng rò rộng (30mA - 30A) kết hợp cài đặt thời gian trễ giúp phân cấp bảo vệ tối ưu, tránh hiện tượng nhảy Aptomat hàng loạt.
- Tích hợp nút Test & Reset: Cho phép kỹ thuật viên dễ dàng kiểm tra chức năng bảo vệ định kỳ và khôi phục nhanh sau khi xử lý sự cố.
- Kháng nhiễu công nghiệp: Mạch vi xử lý thông minh giúp lọc dòng điện nhiễu, sóng hài, đảm bảo rơ-le vận hành chính xác và hạn chế báo giả.
Thông Số Kỹ Thuật Multispan ELR-35 :
Video tham khảo :
