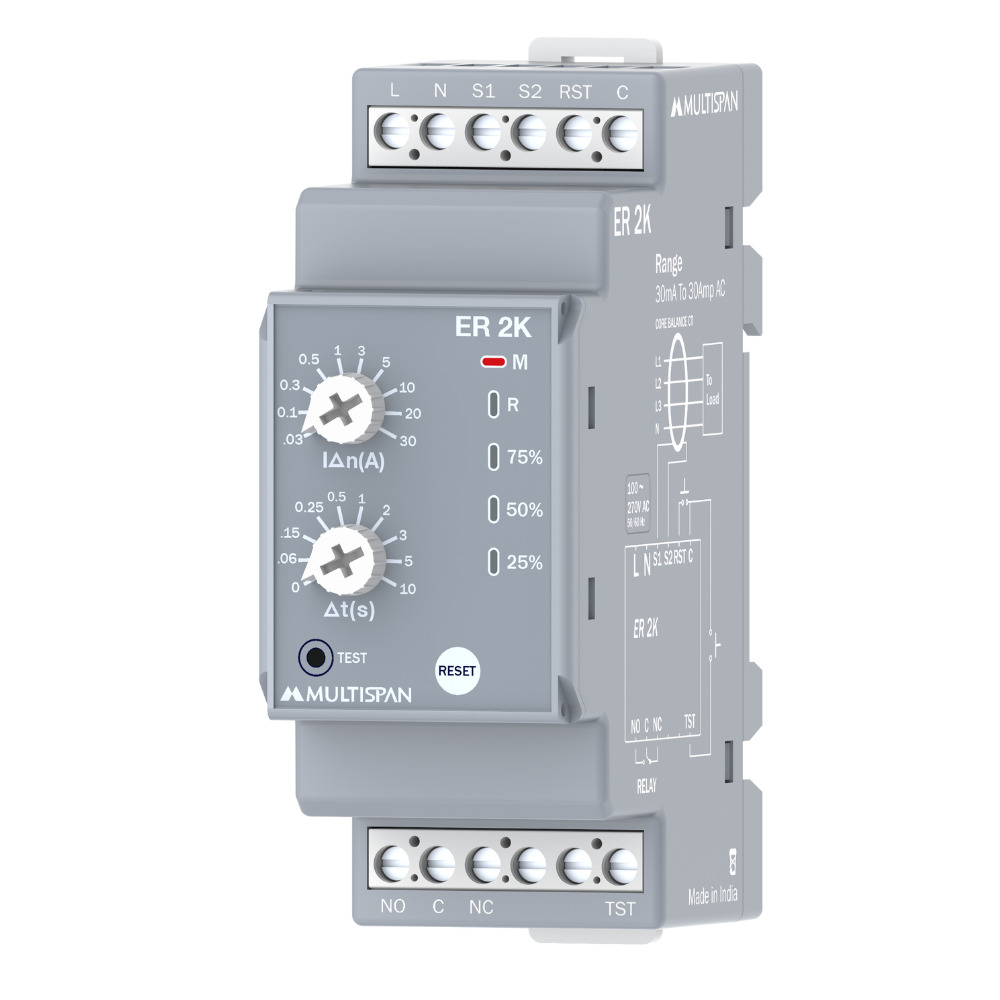

Bạn đang tìm kiếm giải pháp bảo vệ chống rò điện, chống giật và ngăn ngừa sự cố sự cố chập cháy tủ điện hiệu quả cho hệ thống điện công nghiệp và dân dụng? Relay Bảo Vệ Dòng Rò Multispan ER-2K (Earth Leakage Relay - ELR) là thiết bị giám sát dòng rò thông minh, chất lượng cao, giúp phát hiện sớm các nguy cơ rò rỉ điện và điều khiển ngắt mạch an toàn, kịp thời.
Sản phẩm kết hợp hoàn hảo với các dòng Biến dòng thứ tự không ZCT Multispan (như CBCT-35, CBCT-70, CBCT-120, CBCT-210), mang lại khả năng đo lường chính xác, vận hành ổn định và dễ dàng cài đặt ngưỡng bảo vệ trên màn hình hiển thị LED rõ ràng.
BẢNG THÔNG SỐ KỸ THUẬT & KÍCH THƯỚC CHI TIẾT MULTISPAN ER-2K
| Thông số kỹ thuật | Chi tiết sản phẩm |
|---|---|
| Mã sản phẩm (SKU) | ER-2K |
| Thương hiệu | Multispan (Chính hãng) |
| Chức năng chính | Bảo vệ dòng rò (Earth Leakage Protection / Earth Fault Protection) |
| Hiển thị | Màn hình LED 7 đoạn hiển thị giá trị dòng rò thực tế |
| Dải cài đặt dòng rò (IΔn) | 30mA - 30A (Cài đặt linh hoạt theo yêu cầu tải) |
| Thời gian tác động (Delay Time) | 0.00 giây đến 10.0 giây (Điều chỉnh độ trễ ngắt mạch) |
| Nguồn cấp (Supply Voltage) | 230V AC ± 10%, 50/60Hz |
| Cảm biến kết hợp | Sử dụng cùng biến dòng thứ tự không (ZCT/CBCT Multispan) |
| Ngõ ra điều khiển (Output Relay) | 1 Cặp tiếp điểm Relay (NO/NC), 5A @ 250V AC |
| Kích thước mặt ngoài (Size) | 96 x 96 mm (Tiêu chuẩn khoét lỗ tủ điện 92 x 92 mm) |
| Kiểu lắp đặt | Mặt tủ điện (Flush / Panel Mounting) |
| Nhiệt độ hoạt động | 0°C đến +55°C |
| Vật liệu vỏ | Nhựa ABS chống cháy, độ bền cơ học cao |
| Tiêu chuẩn áp dụng | IEC 60255-6 / IEC 60947-2 Annex M |
ƯU ĐIỂM VƯỢT TRỘI CỦA RELAY BẢO VỆ DÒNG RÒ MULTISPAN ER-2K
- Cài đặt chính xác & Linh hoạt: Dải cài đặt dòng rò rộng từ 30mA đến 30A kết hợp thời gian trễ linh hoạt, đáp ứng đa dạng yêu cầu bảo vệ từ tủ phân phối nhánh đến tủ tổng.
- Màn hình hiển thị số LED: Giúp kỹ sư vận hành dễ dàng quan sát dòng rò trực tiếp theo thời gian thực để chủ động xử lý trước khi xảy ra sự cố ngắt mạch.
- Tính năng Test & Reset tích hợp: Nút nhấn thử nghiệm chức năng (Test) và khôi phục (Reset) ngay trên mặt máy, thuận tiện cho việc kiểm tra định kỳ hệ thống.
- Hoạt động bền bỉ & Kháng nhiễu tốt: Thiết kế chuẩn công nghiệp, lọc nhiễu hiệu quả giúp hạn chế tối đa tình trạng tác động nhầm do sóng hài hoặc xung điện nhiễu.
Thông Số Kỹ Thuật Multispan ER-2K :
