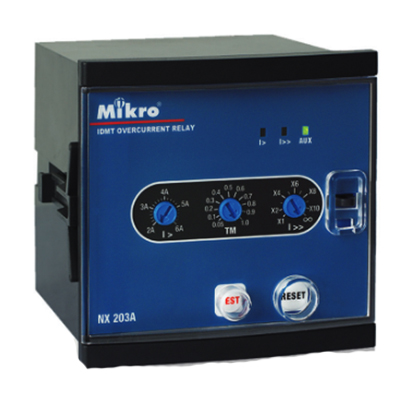

Relay Bảo Vệ Quá Dòng IDMTL Mikro - NX203A-240A

Thông Số Kỹ Thuật Re lay Bảo Vệ Quá Dòng IDMTL Mikro - NX203A-240A

- Hiển thị nguồn và trạng thái hoạt động bằng LED.
- Cài đặt thông số bằng núm xoay.
- Dòng dịnh mức: 5A; Nguồn cung cấp: 198 đến 265 V AC.
- Reset bằng tay; 1 tiếp điểm ngõ ra.
- Cài đặt mức tác động thấp (Low-set):
+ Dòng quá tải : I> = 2.0A - 6.0A (tức là 40% đến 120%).
+ Thời gian tác động: Theo đặc tuyến dòng - thời gian (IDMT)
Normal Inverse 3/10 Hệ số thời gian TM = 0.05 -1
- Cài đặt mức tác động cao (High-set):
+ Dòng ngắn mạch: I>> = (1 - 10) x I> hoặc Vô hiệu hóa (cài ꝏ).
+ Thời gian tác động: t>> = tức thời.
- Kích thước (h x w x d): 96 x 96 x 110 mm.

Tài liệu kỹ thuật: Relay bảo vệ quá dòng Mikro NX203A-240A

1. Thông số kỹ thuật chính

• Model: NX203A-240A.

• Chức năng: Bảo vệ quá dòng (Overcurrent) dựa trên đặc tính IDMTL.

• Nguồn cấp: 198 – 265 VAC.

• Dải dòng (Is): 0.5A – 6.0A.

• Dải thời gian (t >): 0.05s – 1.0s (Time Multiplier).

• Đặc tính: IDMTL (Inverse Definite Minimum Time Lag) – Thời gian cắt tỷ lệ nghịch với dòng sự cố.

• Kiểu lắp: Gắn mặt tủ (Panel Mounting).

2. Nguyên lý và Đặc tính bảo vệ

Relay NX203A-240A sử dụng nguyên lý dòng cắt phụ thuộc thời gian (IDMTL). Điểm khác biệt so với các loại relay cắt tức thời (Instantaneous) là khả năng tạo tính chọn lọc (Selectivity) cho hệ thống điện:

• Sự cố nghiêm trọng (dòng ngắn mạch lớn): Relay tác động nhanh, cô lập vùng sự cố tức thì.

• Sự cố nhẹ (quá tải): Thời gian trễ lớn hơn, cho phép hệ thống tự phục hồi hoặc chờ các thiết bị hạ nguồn cắt trước, tránh tình trạng "cắt nhầm" (nuisance tripping).

3. Khuyến nghị cài đặt và vận hành

• Phối hợp bảo vệ: Cần thiết lập đường cong đặc tính (Time-Current Curve) phù hợp với đường đặc tính của Aptomat/CB hạ nguồn để đảm bảo nguyên tắc: Thiết bị gần điểm sự cố nhất phải tác động đầu tiên.

• Kiểm tra đầu vào: Đảm bảo kết nối CT (Biến dòng) đúng cực tính và dải dòng thứ cấp phù hợp với relay (thông thường là ../5A).

• Cài đặt:

  • Is (Current setting): Điều chỉnh dựa trên dòng định mức của tải.

  • TMS (Time Multiplier): Điều chỉnh thời gian trễ tùy theo mức độ quan trọng của nhánh lộ cần bảo vệ.

4. Ứng dụng thực tế

• Tủ phân phối hạ thế (MSB/DB): Bảo vệ các lộ đầu ra (feeder) cho động cơ, máy biến áp.

• Ưu điểm: Thiết kế nhỏ gọn, dễ tích hợp vào các không gian tủ điện hạn chế. Đây là dòng relay kinh tế, phù hợp cho các dự án không yêu cầu giao tiếp truyền thông hoặc giám sát từ xa qua PLC/SCADA.

5. Lưu ý bảo trì

• Kiểm tra định kỳ giá trị cài đặt núm vặn sau thời gian vận hành.

• Thực hiện thao tác thử nghiệm (Trip test) mỗi 6-12 tháng để đảm bảo relay vẫn hoạt động đúng chức năng, tránh tình trạng tiếp điểm bị kẹt sau thời gian dài không tác động.
