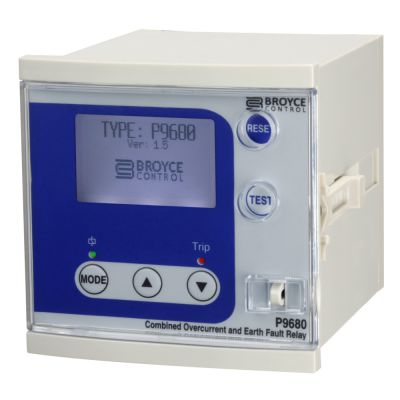

Relay Bảo Vệ Quá Dòng Và Chạm Đất Broyce - P9680

Thông Số Kỹ Thuật Rơ Le Bảo Vệ Quá Dòng Và Chạm Đất BROYCE - P9680

Rơ le bảo vệ quá dòng, chạm đất loại gắn trên mặt tủ
Màn hình LCD hiển thị thông tin và cài đặt thông số một cách dễ dàng.
Dòng định mức : 5A
Cài đặt mức tác động thấp (Low-set) :
+ Dòng quá tải: I> = 0.5A – 10A (10% - 200%).
+ Dòng chạm đất: Io> = 0.1A – 5A (2% - 100%).
+ Thời gian tác động: 6 đặc tuyến dòng - thời gian (IDMT) với k> 0.05-1
Hoặc thời gian xác định t> = (0.05s – 100s).
Cài đặt mức tác động cao (High-set) :
+ Dòng ngắn mạch: I>> = 0.5A – 100A ( 10% - 2000%) hoặc Vô hiệu.
+ Dòng chạm đất: Io>> = 0.1A – 50A ( 2%-1000%) hoặc Vô hiệu.
+ Thời gian tác động : (to>>): 0.05 – 2.5s
Lưu lại lịch sử 10 sự cố trước đó
Test và Reset: nút nhấn phía trước
Ngõ ra : 02 x Relay outputs 8A
Nguồn cấp : 85- 265VAC or 18-72VDC
Đáp ứng với tiêu chuẩn IEC 60255-26, 255-3, 60255-151
Kích thước : W96 x H96 x L100 (mm)
