Thông Số Kỹ Thuật Re lay Bảo Vệ Quá Dòng Và Chạm Đất IDMTL Mikro - NX1000A-240A

- Hiển thị SỐ bằng LED 7 đoạn.
- Hiển thị nguồn và trạng thái hoạt động bằng LED.
- Cài đặt thông số bằng nút nhấn mềm.
- Dòng dịnh mức: 5A .
- Nguồn cung cấp: 198 đến 265 V AC
- Reset bằng tay hoặc tự động; 2 tiếp điểm ngõ ra có thể lập trình.
- Ghi lại giá trị sự cố trước đó.
- Cài đặt mức tác động thấp (Low-set):
+ Dòng quá tải: I> = (0.1A - 10.0A) (tức là 2% đến 200%).
+ Dòng chạm đất: Io> = (0.1A - 5.0A) (tức là 2% đến 100%).
+ Thời gian tác động: 5 đặc tuyến dòng-thời gian (IDMT).
với TM = 0.05 -1. Hoặc thời gian xác định t> = (0.00s - 100s).
- Cài đặt mức tác động cao (High-set):
+ Dòng ngắn mạch: I>> = (0.5A - 100A) ( tức là 10% đến 2000%) hoặc Vô hiệu hóa.
+ Dòng chạm đất: Io>> = (0.1A - 50A) (tức là 2%-1000%) hoặc Vô hiệu hóa (cài disable).
+ Thời gian tác động: xác định t>> = (0.00s - 100s).
- Kích thước (h x w x d): 96 x 96 x 110 mm.

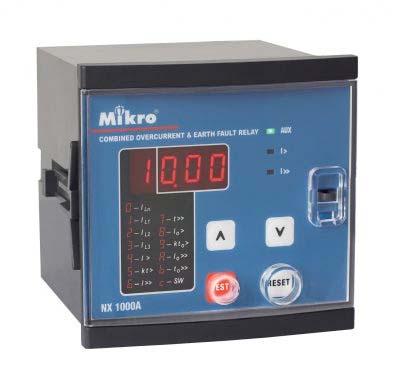

Relay bảo vệ Mikro NX1000A-240A: Giải pháp bảo vệ quá dòng và chạm đất chuyên dụng

Trong vận hành hệ thống điện trung và hạ thế, việc phối hợp bảo vệ (selectivity) giữa các cấp đóng cắt là yếu tố sống còn. Relay bảo vệ Mikro model NX1000A-240A là thiết bị đa năng, tích hợp cả chức năng bảo vệ quá dòng (Overcurrent) và chạm đất (Earth Fault), được thiết kế để tối ưu hóa khả năng cô lập sự cố trong các nhà máy và trạm biến áp công nghiệp.

Thông số kỹ thuật chi tiết của Relay bảo vệ Mikro NX1000A-240A

Để kỹ sư và đơn vị tích hợp tủ điện có cái nhìn chính xác trước khi lắp đặt, dưới đây là các thông số cốt lõi:

• Model: NX1000A-240A

• Chức năng: Bảo vệ quá dòng (I >) và Chạm đất (Io >).

• Đặc tính tác động: IDMTL (Inverse Definite Minimum Time Lag) với nhiều đường cong tiêu chuẩn (Normal Inverse, Very Inverse, Extremely Inverse, Long-time Inverse).

• Ngõ vào: 3 pha (cho quá dòng) và 1 ngõ cho chạm đất (từ CT thứ tự không hoặc dư).

• Dải nguồn cấp: 198 – 265 VAC.

• Cài đặt:

  • Dòng quá dòng (I>): 0.5A – 6.0A (10% - 120%).

  • Dòng chạm đất (Io>): 0.1A – 5.0A (2% - 100%).

• Tiếp điểm ngõ ra: 2 tiếp điểm Relay (Trip & Alarm), có thể cấu hình chế độ Reset tự động hoặc bằng tay.

• Lắp đặt: Gắn mặt tủ điện tiêu chuẩn.

Nguyên lý bảo vệ của Relay bảo vệ Mikro NX1000A

Khác với các rơ le bảo vệ thông thường, dòng Relay bảo vệ Mikro NX1000A sử dụng thuật toán IDMTL. Thời gian tác động được tính toán dựa trên mức độ nghiêm trọng của sự cố:

1. Dòng sự cố cao: Relay tác động tức thời hoặc với độ trễ cực thấp, ngăn chặn hư hỏng lan rộng.

2. Quá tải nhẹ/chạm đất điện trở cao: Relay áp dụng độ trễ theo đặc tính nghịch, đảm bảo thiết bị bảo vệ ở cấp thấp hơn (hạ nguồn) có cơ hội cắt trước, giúp giữ cho hệ thống vẫn vận hành ổn định.

Việc tích hợp cả bảo vệ quá dòng và chạm đất trên cùng một thiết bị giúp tiết kiệm không gian tủ điện đáng kể so với việc sử dụng các relay rời rạc.

Tại sao kỹ sư ưu tiên lựa chọn Relay bảo vệ Mikro?

Các đơn vị thi công và đội ngũ bảo trì thường ưu tiên Relay bảo vệ Mikro NX1000A nhờ 3 lý do kỹ thuật sau:

• Độ tin cậy cao: Được thiết kế chuyên biệt cho môi trường công nghiệp nặng, chịu được nhiễu từ trường và thay đổi nhiệt độ tại các trạm biến áp.

• Giao diện trực quan: Các núm vặn điều chỉnh thông số được thiết kế rõ ràng, cho phép điều chỉnh dòng cài đặt (Is) và hệ số thời gian (TMS) ngay tại hiện trường mà không cần dùng máy tính phức tạp.

• Tính linh hoạt trong phối hợp: Với bộ 4 đường cong IDMTL chuẩn, kỹ sư dễ dàng lựa chọn đặc tính phù hợp để phối hợp với cầu chì trung thế hoặc các MCCB hạ thế, đảm bảo tính chọn lọc cao nhất.

Lưu ý khi lắp đặt và vận hành

Để Relay bảo vệ Mikro hoạt động chính xác, cần lưu ý:

• Kiểm tra cực tính CT: Các biến dòng (CT) đưa tín hiệu về relay phải được đấu đúng cực tính. Đặc biệt với chức năng chạm đất, việc lắp đặt sai CT thứ tự không sẽ dẫn đến báo lỗi hoặc tác động sai khi có dòng cân bằng.

• Tính toán thông số: Luôn dựa trên sơ đồ chọn lọc (Time-Current Curve) của hệ thống để cài đặt hệ số TMS và dòng ngưỡng Is phù hợp, tránh gây cắt nhầm cho tải động cơ khi khởi động.

• Kiểm tra định kỳ: Thực hiện nhấn nút "Test" định kỳ để kiểm tra tiếp điểm Trip và khả năng tác động của Relay.

Với sự kết hợp hoàn hảo giữa tính năng bảo vệ kép, độ bền bỉ và khả năng cài đặt linh hoạt, Relay bảo vệ Mikro NX1000A-240A là sự lựa chọn tối ưu cho các hệ thống phân phối điện hiện đại. Đây là thiết bị đảm bảo an toàn thiết bị, giảm thiểu chi phí dừng máy và nâng cao độ tin cậy vận hành cho toàn bộ hệ thống điện công nghiệp. Và mua hàng uy tín tại https://vattudienpower.com/. Hãy liên hệ ngay để được tư vấn miễn phí.
