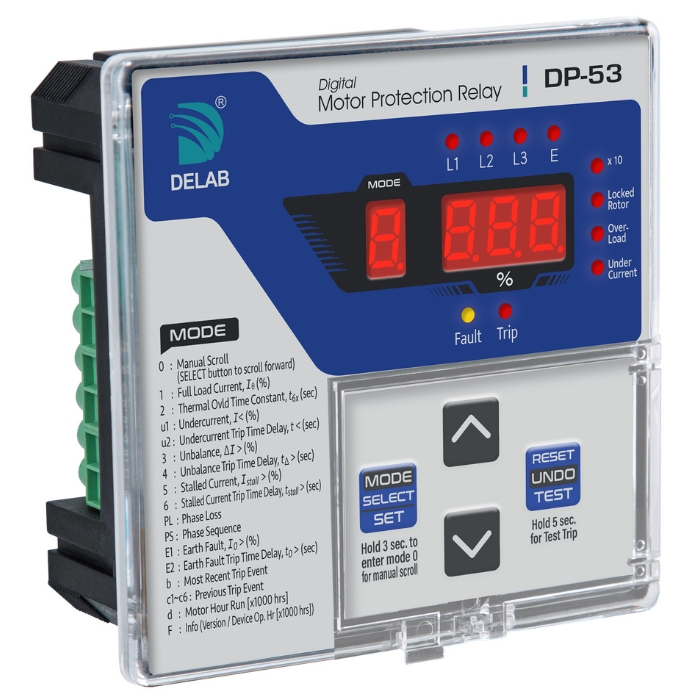

Rơ Le Bảo Vệ Động Cơ Delab - DP-53

Rơ le bảo vệ động cơ Delab DP-53 là thiết bị chuyên dùng để giám sát và bảo vệ motor khỏi các sự cố nguy hiểm trong quá trình vận hành như:

Quá tải - Mất pha - Lệch pha - Kẹt rotor -Quá dòng

Thiết bị giúp hạn chế cháy động cơ, giảm thời gian dừng máy và tăng độ ổn định cho hệ thống điện công nghiệp.

 Delab DP-53 được ứng dụng rộng rãi trong các hệ thống:

Tủ điều khiển động cơ MCC
Máy bơm - Quạt công nghiệp - Băng tải
Máy sản xuất tự động
 Ưu Điểm Nổi Bật Của Delab DP-53
 Bảo vệ động cơ toàn diện
 Độ chính xác cao – phản hồi nhanh
 Cài đặt thông số dễ dàng
 Thiết kế nhỏ gọn – dễ lắp tủ điện
 Hoạt động ổn định trong môi trường công nghiệp
 Giúp kéo dài tuổi thọ motor

- Hiển thị giá trị thực LED 7 đoạn, LED trạng thái hoạt động, trạng thái sự cố rõ ràng từng
pha và chạm đất
- Điện áp nguồn cung cấp: DP-53-220a: 65-275Vac/ 90- 300Vdc; DP-53-024d: 18-72Vdc.
- Dòng điện ngõ vào: thích hợp Biến dòng bảo vệ PCT: xxxx/5A (xxxx/1A option).
- Bảo vệ: Quá tải, Thấp dòng, Cân bằng pha, Mất pha, Ngược pha, Kẹt rotor, Chạm
đất
- Kết nối truyền thông RS-485 Modbus RTU với Module A-01s/A-01SP (option).
- Cấp bảo vệ khi lắp mặt tủ đạt chuẩn IP-54
- Ghi lại số giờ vận hành của Motor
- Ghi lại sự cố 7 lỗi gần nhất từng pha + đất.
- Đáp ứng tiêu chuẩn IEC-60255-26/27, BS EN 50121-5/ ANSI Code: 37, 46, 49, 51P,
51G

Cài đặt bảo vệ:
- Dòng quá tải IƟ(%): 10% -200%,
- Thời gian tác động quá tải theo nhiệt t6x(s): 0.1s -10s (0.1s/ bước chỉnh), từ 10s - 60s
(1s/ bước chình)
- Thấp dòng I< ( %): OFF, 10% - 100% theo I0 ( 1% bước
chỉnh)
- Thời gian tác động t <(s): 0.1s – 10s ( 0.1s bước chỉnh), 10s - 60s (1s bước chỉnh)
- Mất cân bằng pha ΔI> (%): OFF, 5% - 50% (1% bước chỉnh)
- Thời gian tác động tΔ >(s): 0.1s – 10s ( 0.1s bước chỉnh), 10s - 60s (1s bước chỉnh)
- Bảo vệ kẹt Rotor Istall> (%): OFF, 1.0 - 12 x I0 (0.1 xIƟ bước
chỉnh)
- Thời gian tác động tstall >(s): 0.1s – 10s ( 0.1s bước chỉnh), 10s - 60s (1s bước chỉnh)
- Mất pha: ON/ OFF (thời gian tác động 100ms)
- Ngược pha: ON/ OFF (thời gian tác động 100ms)

Cài đặt bảo vệ chạm đất Earth Fault Setting:
- Chạm đất I0>(%): OFF, 5% -100% ( 1% bước chỉnh)
- Thời gian tác động t0> (s): 0.1s – 10s ( 0.1s bước chỉnh), 10s - 60s (1s bước chỉnh)
